超大行程三坐標,新能源汽車大型部件測量的理想選擇
18.22.10
18.30.10
18.22.12
18.30.12
18.22.15
18.30.15
20.33.10
20.33.12
20.33.15

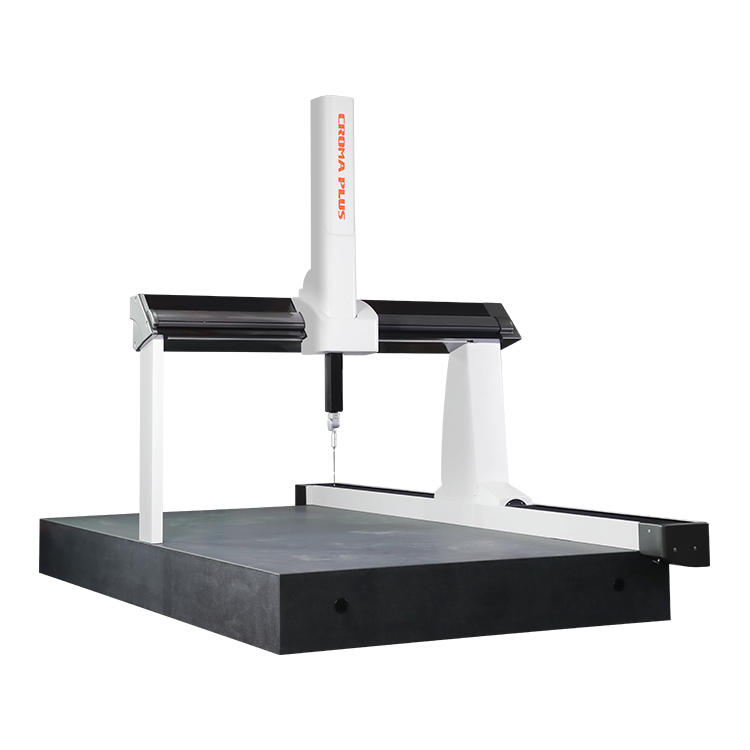

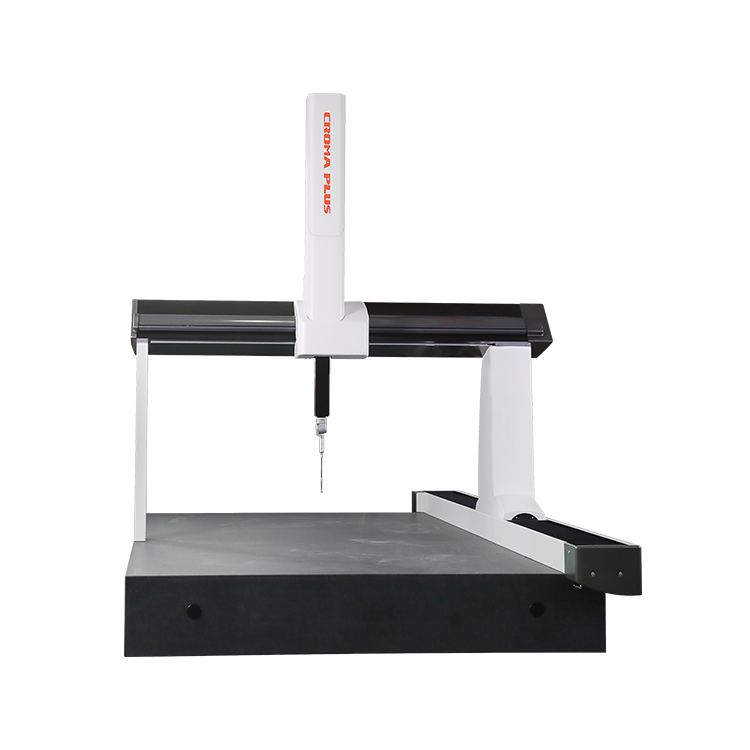

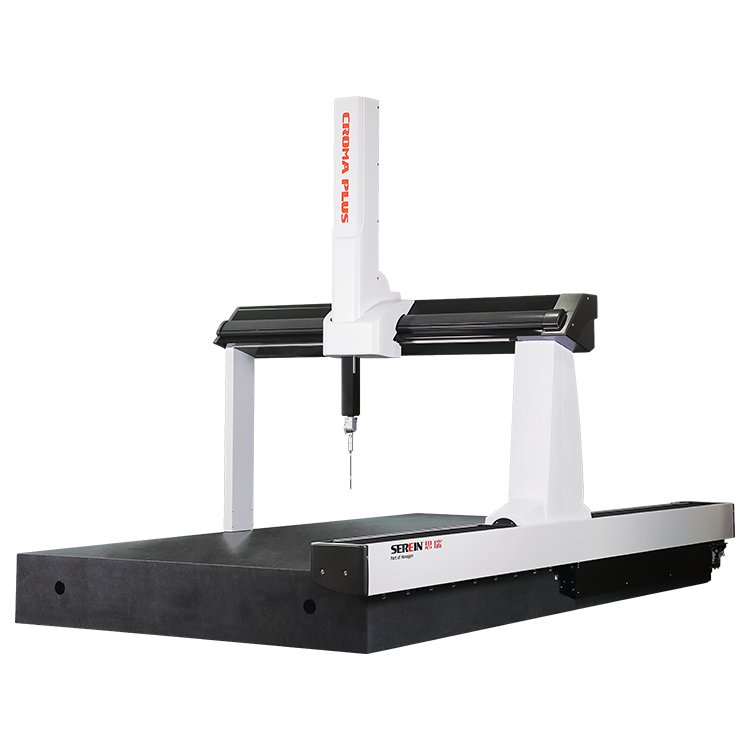

CROMA PLUS 全新大型、高精密活動橋式大行程測量機,采用活動橋架的結構,并且最大測量行程可以做到:2000X4500X1500mm(特殊尺寸可定制),國內業界少有;可以完全覆蓋各尺寸類型的電池盒、蓋及測量支架的檢測。

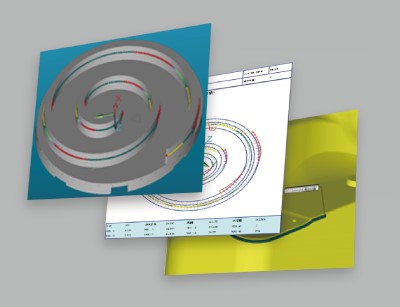

PC-DMIS掃描模塊,搭配Hexagon X1二合一傳感器(掃描與觸發),可對工件進行貼面掃描,數秒即可完成百個點位采集,效率提升數倍。

· DCC Scanning掃描模塊;
· 測針長度最長可達225mm,方便進行深孔測量;
· 配置微小的掃描測頭,直徑僅30mm,具有防撞保護功能;
· 測量精度2.0μ m起。
CROMA PLUS 為思瑞穩定可靠的三坐標機械結構賦予了性能高效的控制系統,標配被業界廣泛認可的Hexagon掃描測頭,測量精度高且大程度地提高了設備的測量效率。

全新的Croma承襲全鋁框架、60° 精密三角橫梁和整體燕尾式 X 向?qū)к壗?jīng)典設計,Croma Plus 流露出與身俱來的專業,成就一氣呵成的平穩快感。集團化全球供應商平臺和標準的工藝流程,共同保證每一個細節。
![]() | ![]() |
1. 光柵安裝方式 光柵熱膨脹系數獲得PTB認證,裝配時,一端固定,另一端可隨溫度變化自由伸縮。 | 2. 氣動平衡技術 先進的氣動平衡技術,采用柔性懸掛系統,加上獲得專利的阻尼平衡機構,改善了機器的動態特性,并加強了Z軸的安全保障。 |
![]() | ![]() |
3. 整體燕尾型導軌 一體式燕尾形導軌,提高了整機的運行精度。 | 4. 活動橋式結構 先進的活動橋式結構,提供了更開敞的測量空間。 |
![]() | ![]() |
5. 高精密氣浮系統 各軸采用預載荷空氣軸承,消除摩擦力和運行 磨損對機器造成的影響,并對現場灰塵不敏感。 | 6. 標準工藝流程 厚重穩固的整體花崗石工作臺減少了振動帶來 的影響,臺面平面度符合DIN876標準。 |
![]() | ![]() |
7. 驅動電機遠程放置 電機遠程放置減少了移動質量,提高了速度,也避免了電機發熱對機器性能帶來的影響。 | 8. 高精密三角梁技術 精密三角梁(TRICISION)式橫梁設計,降低了重心,同時比等寬度軸承跨距的其他形式橫梁的重量輕。 |
CROMA PLUS 活動橋式大行程測量機精度高、速度快,適用于對大型工件產品制造精度有著高標準要求的企業,如新能源電池、汽車模具和檢具、大型精密制造零件、風電行業的應用;是零件重量<8噸以內的最佳選擇方案。設備安裝條件比龍門式測量機要簡單,也便于移動,另外,測量室和地基施工的成本也遠比龍門式測量機要低;創新優勢顯著,

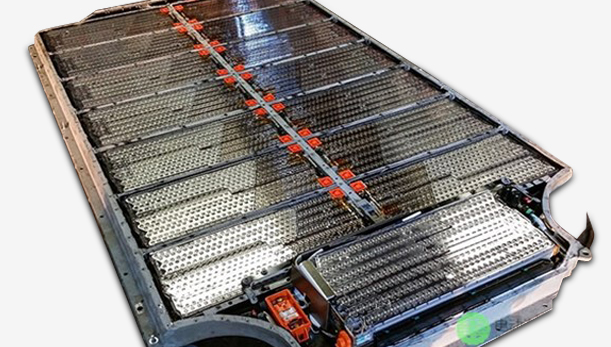

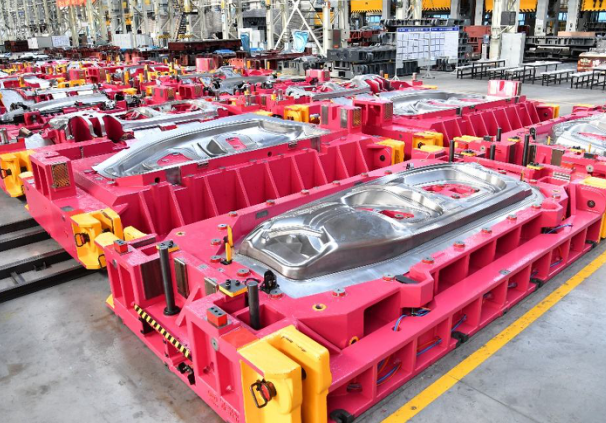

- 新能源電池 | - 汽車模具 | - 制造件 |
|
|
|
- 風電
|
PC DMIS以其專業的測量技術,持續的技術創新,簡便的操作功能,廣泛的兼容能力,長期引領計量行業軟件應用技術的發展。全球超過60萬人使用,PC-DMIS已成為業界通用的測量軟件。
Rational DMIS軟件以其直觀、強大、高效等特點得到CMM業內專家的高度評價,同時也贏得了汽車、飛機、發動機、輪船、模具等行業廣大用戶的信賴。2018年,海克斯康收購Rational DMIS軟件,為測量提供更多的軟件選擇,尤其是其強大的客制化功能,為企業提供更加貼近客戶需求的服務。
|
|
| PC DMIS | Rational DMIS |
![]() | ![]() |
