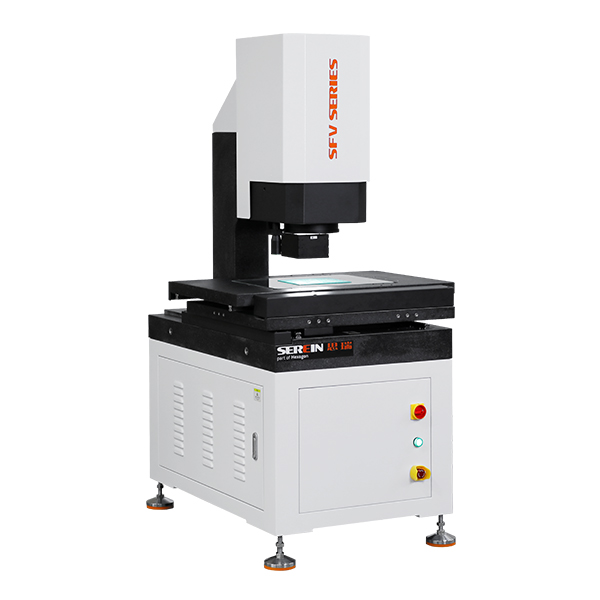

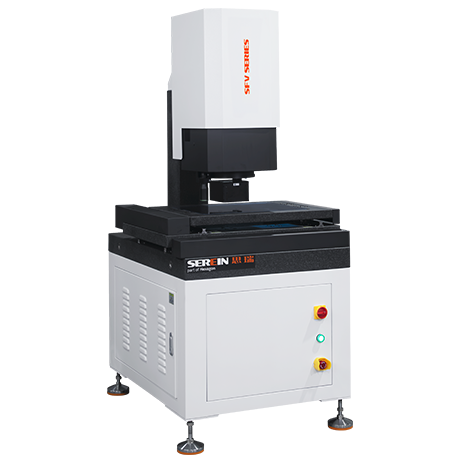

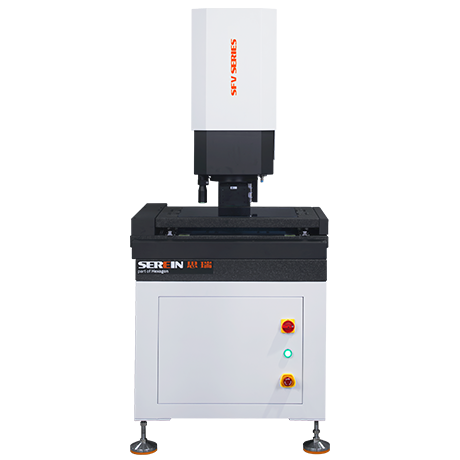

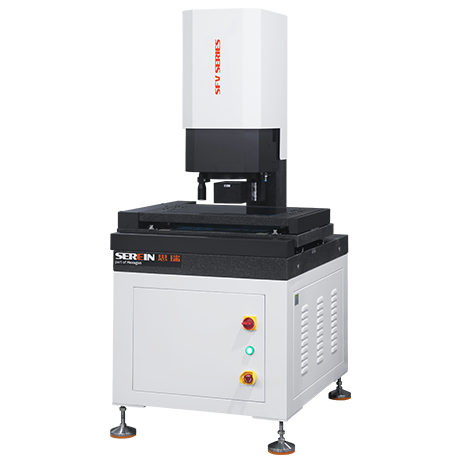

SFV SERIES 高精度大視野一鍵式閃測儀全新升級,只需一鍵即可完成各種精密零件測量,最大支持 500*400mm 拼接視野量程,大視野快速測量,小視野高精度測量,最高 1.5μm 測量精度,輕松解決尺寸檢測方面的各種難題。

平臺移動快速測量系統放置后僅需一鍵即可測量
系統為立柱式架構,占地空間小,可布置在生產線線上、線旁。系統可以實現產品尺寸的快速測量。系統在產品 放置后僅按一鍵即可測量,也可搭配客戶掃碼等 I/O 信號實現全自動測量
新一代的硬件實現表面光高精度測量
系統搭載雙倍率雙遠心鏡頭,同時搭配兩個 2000 萬像素相機、自動升降四分區表面光及低角度光源,可實現產品表面尺寸的高精度測量,做到表面光和底光具備一樣的測量重復性。
系統測量速度快,軟件操作簡單易懂
僅需 1 秒即可測量 100 個部位,大幅減少測量時間。
軟件操作界面簡單易懂,數據輸出方式便捷,可輕松地進行測量程序編寫和參數設置,搭配自動定位及自動測量功能,可得到一致穩定的測量結果。
報告可自動上傳客戶 MES 數據管理系統

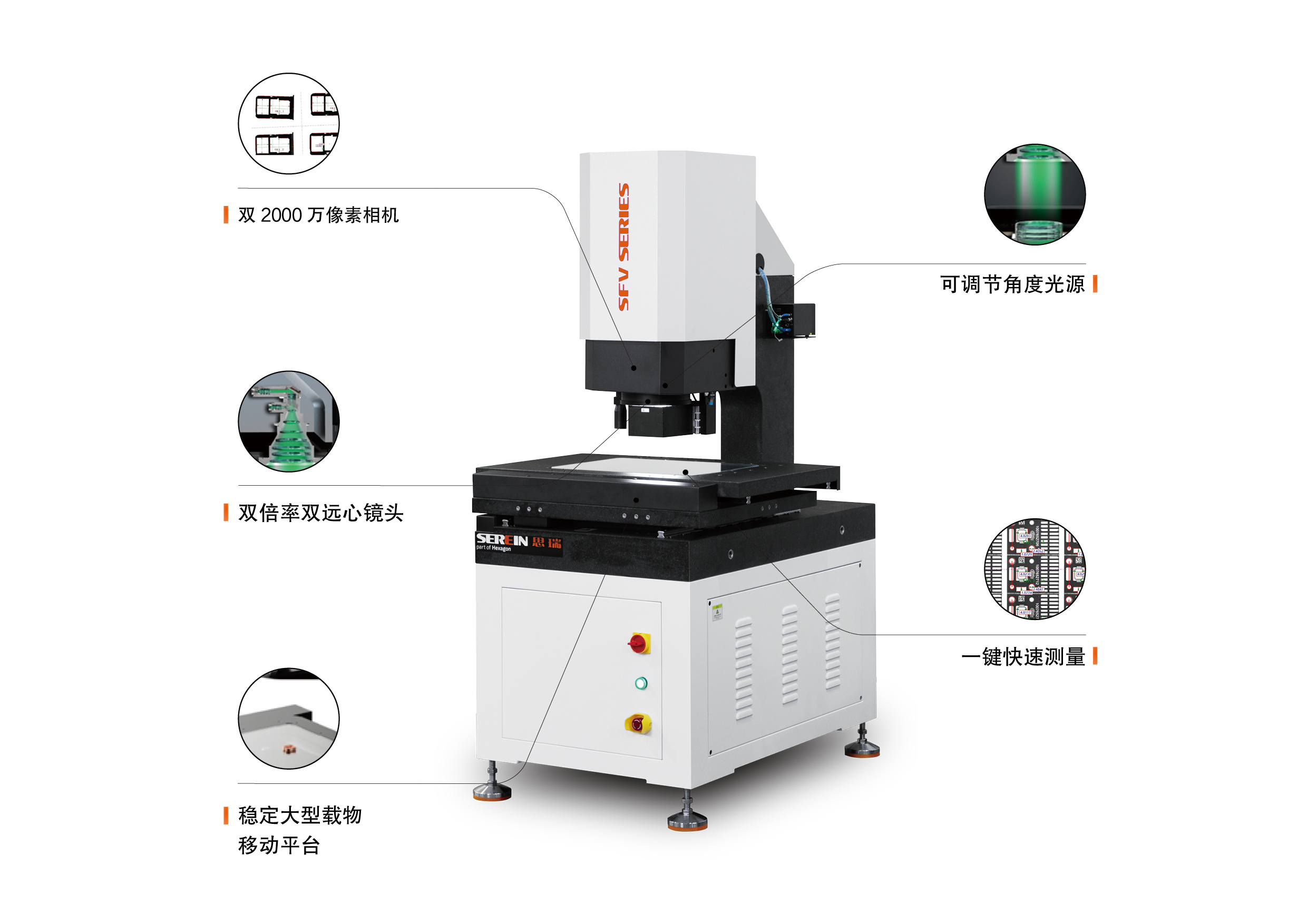

雙 2000 萬像素相機:大小視野皆 2000 萬像素,搭配最新的邊緣檢測算法,實現表面光自動測量。
雙倍率雙遠心鏡頭:鏡頭低畸變,減少視野圖形變形量,無需擔心測量位置的畸變變化。
可調節角度光源:內置表面光升降模塊,擁有升降四分區光源和低角度光源,可通過調節燈光達到最佳圖像效果
穩定大型載物移動平臺:載物移動平臺可測范圍可達500*400*200(mm)
一鍵快速測:放置后用表面光和底光均可一鍵完成測量

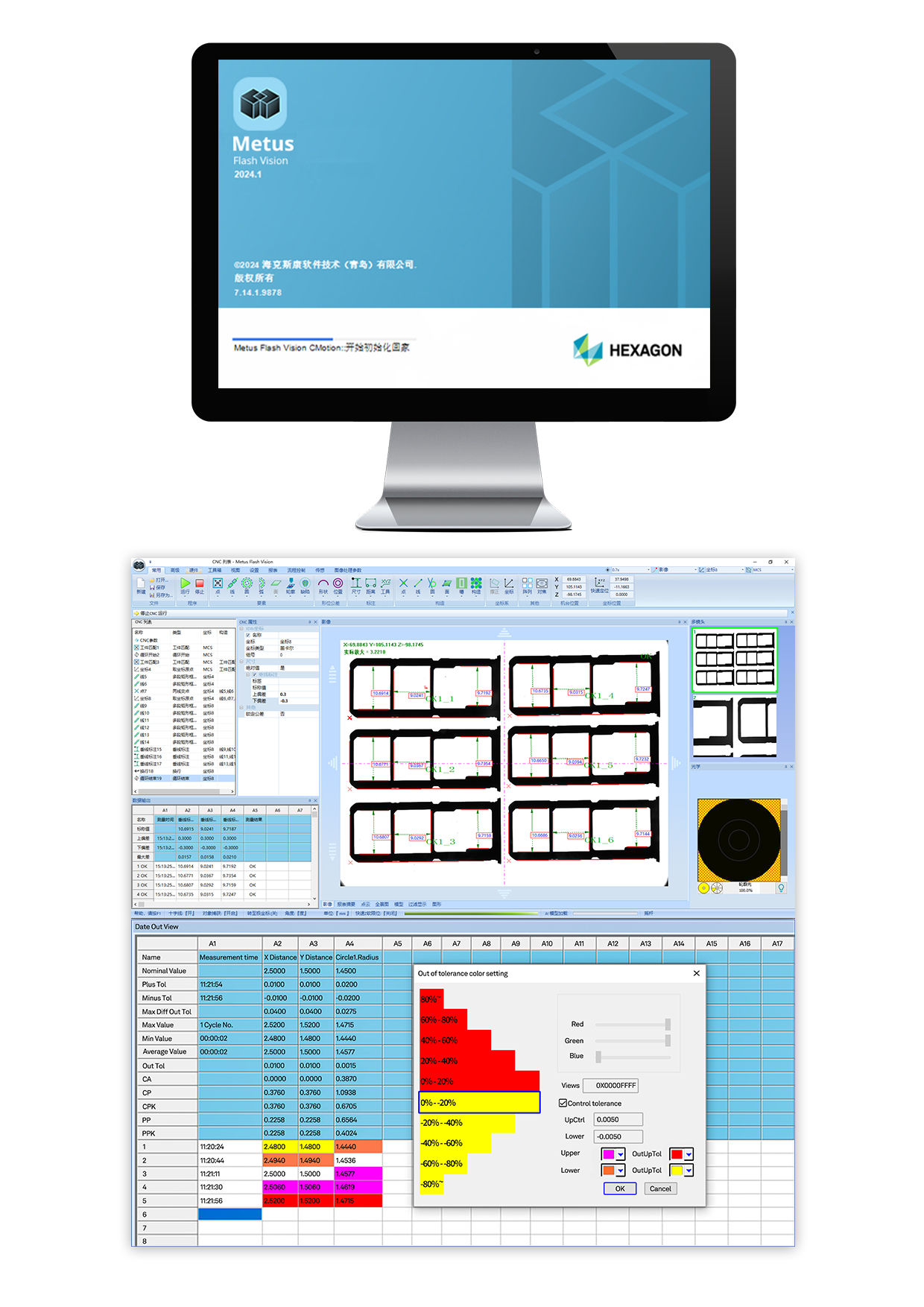

海克斯康專業的 Metus Flash Vision 測量軟件,擁有自主強大的圖像處理及匹配算法,可輕松實現產品表面精確尋邊,更好地測量各種復雜工件。
軟件操作界面簡單易懂,易學易用,常用功能一目了然。
軟件可導入 DXF,自動便捷編寫程序。
具備圖像拼接功能,可實現全景圖拼接掃描與測量。
可輕松地進行測量程序編寫和參數設置。
實時獲取數據,根據單元格顏色方便區分數據是否超差。
自動計算統計參數 CA、CP、CPK 等。
軟件具備靈活多樣的報告,可實現多種數據輸出方式,
可輸出至客戶指定 MES 數據庫。
軟件核心算法通過 PTB 德國聯邦物理技術研究院認證。
