汽車零部件導向套筒檢測案例

一、汽車零部件導向套筒介紹

套筒類零件是指在空心回轉體零件中的空心薄壁件，是汽車零件中常用的一類零件。導向套筒為汽車上的一個配件，在汽缸套以及液壓系統中的油缸中廣泛使用，起到了支撐與導向作用。

二、適用范圍

根據客戶提供的圖紙，測量圓的直徑，圓心到直線的距離和給定角度的極徑；此案例的測量方法同樣適用于有此要求的測量。

三、測量注意事項

本案例主要運用到了棱點、直線、圓的測量，點、圓的構造，坐標系的旋轉等命令，對于有類似要求的工件有一定的參考作用。

四、測量過程分析

第一步：工件分析。客戶從工件上切下來的切片如下圖：

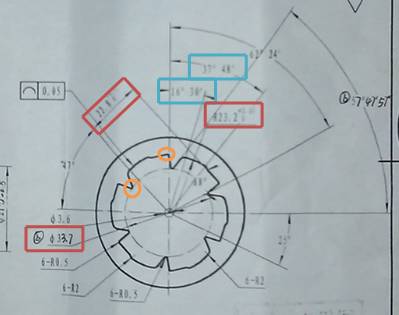

客戶的圖紙見下圖：紅色框里為要求測量尺寸，藍色框里為給定的理論尺寸，橙色橢圓處是兩條直線相交點，用來與直徑33.7的圓建立坐標。

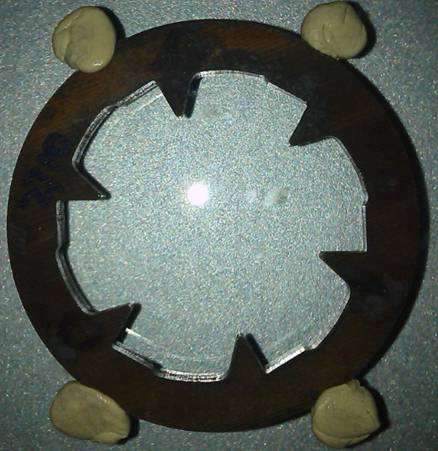

第二步：工件裝夾。此工件只需平放在玻璃臺面上用萬用黏土粘住即可。見上面的切片圖。

五、具體測量步驟：

1、手動建坐標系：打開輪廓光，使用棱點命令，手動目標在外圓上測量四點，用四點構造擬合圓；用直線命令，手動目標在圖紙上橢圓處測量兩條直線，構造交點，圓和點旋轉坐標軸，圓心做X、Y、Z的原點。

2、測量圓和直線：切換到DCC模式，測量下圖的圓、兩條直線和與圖中左側直線相鄰的一條直線，共六處，用自動圓和直線命令測量，每條命令框中設置自動目標，聚焦開，過濾器開，圖中兩直線的方向均從離圓近端到遠端選擇。

3、構造直線、點、圓：用圓兩邊的直線構造中分線，用構造的直線與圓構造刺穿點，以上構造共六處，用構造出來的六個點擬合構造圓。

4、自動坐標系：用自動測量的直線構造圖紙上橢圓處的相交的點，用上步中擬合的圓和此點旋轉坐標軸，圓心做X、Y、Z原點。

5、測量點：建立坐標系，將坐標系旋轉圖紙上藍色框中給的數值16.5度，角度偏置框處輸入-16.5，確定后打開棱點命令，選擇自動目標，XYZ分別輸入0、23.、0，棱的IJK分別輸入0、-1、0，創建，見下圖：

 回調自動坐標系，用同樣的方法測量37.8度的極徑；CAD視圖如下：

6、評價：通過位置評價得到圓的直徑和給定角度的極徑，通過距離評價得到圓心到直線的垂直距離。

7、報告：得到報告，將報告輸出為PDF檔，整個測量完成。
