思瑞三維掃描儀：鎖定板輪廓度檢測，原來還能這么玩！

在醫療器械的精密制造與質量控制環節，3D掃描儀的應用正日益廣泛。針對鎖定鋼板等復雜曲面零件的檢測需求，可引入思瑞三維掃描儀或?qū)I(yè)的掃描儀檢測方案。現代高精度三維掃描技術能夠解決無標準基準曲面的測量難題，從而更好地匹配批量生產后的抽檢節奏。

鎖定鋼板是一種通過螺釘與螺紋孔交鎖實現角度固定的骨折內固定裝置，不依靠骨摩擦力來實現連接，而是依靠鋼板自身的交鎖結構來實現，且允許鋼板與骨頭表面留有空隙，從而改 善了血運和骨膜的生長和恢復。由于該產品多為復雜曲面且直接接觸人體骨骼，對表面輪廓度要求高。面對此類無標準基準的曲面特征，常規檢測手段在采點效率上難以匹配批量生產后的抽檢節奏，亟需引入高 效的檢測方案。

檢測方案

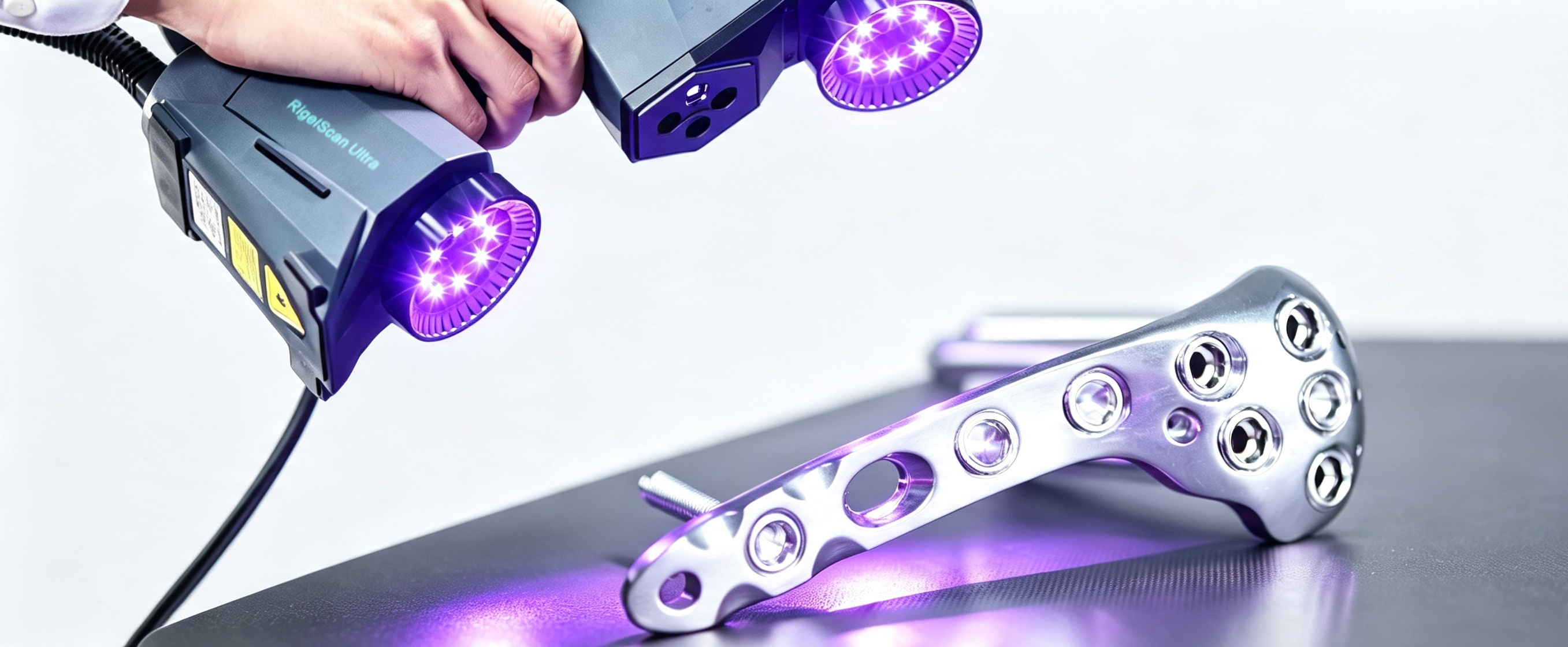

思瑞手持式掃描RigelScan Ultra檢測方案，不受物體材料、顏色等因素約束，可對細小特征進行精細掃描，同時可選配無線模塊，實現大尺寸工件的輕松靈活掃描。其掃描幅面可達 600×6000mm，測量速率高達每秒700萬次測量，可滿足汽車、輪胎、鈑金等行業精 密尺寸測量。

 方案優勢

1、計量級精度

精度可達0.02mm，精細模式掃描細小特征，真實還原工件表面細節，RigelScan系列的計量級精度獲國家計量科學院認證。

2、測量高效

掃描幅面可達 600×600mm，測量速率高達每秒700萬次測量。

3、適應性強

純藍光技術抗干擾性強，掃描速度更快，采集數據更精準，能夠輕松獲取深色或高亮表面數據，標準和精細雙藍光模式，自由切換適應不同工件特征。

4、無線操作

可選配無線模塊，靈活適應大尺寸工件，輕松應對復雜工況。

5、快速切換

掃描儀具有控制模式按鈕，可以實現視圖操作模式與快門調整模式之間的切換。無需通過計算機鍵盤/鼠標操作即可完成對掃描軟件相關模式進行調整。包括視圖縮放功能、快門調整功能等。

檢測思路

1、為了后續的點云處理方便，掃描的時候需要把產品稍微墊高，保持在自 由狀態下掃描，無需夾緊或固定。

2、該產品為曲面類產品，檢測的輪廓度無基準要求，采用最 佳擬合對齊即可。

3、產品掃描前表面需要清理干凈，否則會直接影響檢測精度。

4、若檢測出的輪廓度數值明顯偏大，需要去檢查參與計算的點云是否太靠近產品邊緣，用配對管理命令可自動縮放選取點云范圍。

從鎖定鋼板的復雜曲面輪廓度檢測，到汽車鈑金、輪胎等大型工件的質量把控，高效可靠的檢測方案正成為提升產品良率與生產節拍的關鍵支撐。思瑞這款手持式掃描儀RigelScan Ultra方案，正是基于對這類場景深度理解而生，其專注于在真實產線環境中，幫助客戶把每一次思瑞三維掃描儀的掃描都變成可追溯、可優化的質量數據。無論是進行逆向工程，還是賦能現代工業的精密質檢，這款3D掃描儀都能以便攜性與高 精度，為制造企業的數字化轉型保駕護航。
