客戶是一家生產風力發電設備相關部件的企業，此次掃描檢測的是一個大型風機頭鑄件（直徑約3m），要求數據采集完整（包括底部），精度±3mm，主要用于尺寸測量、輸出檢測報告、保存數據以及更好地對接客戶。
RigelScan手持式藍色激光3D掃描儀+MarvelShot便攜式攝影測量

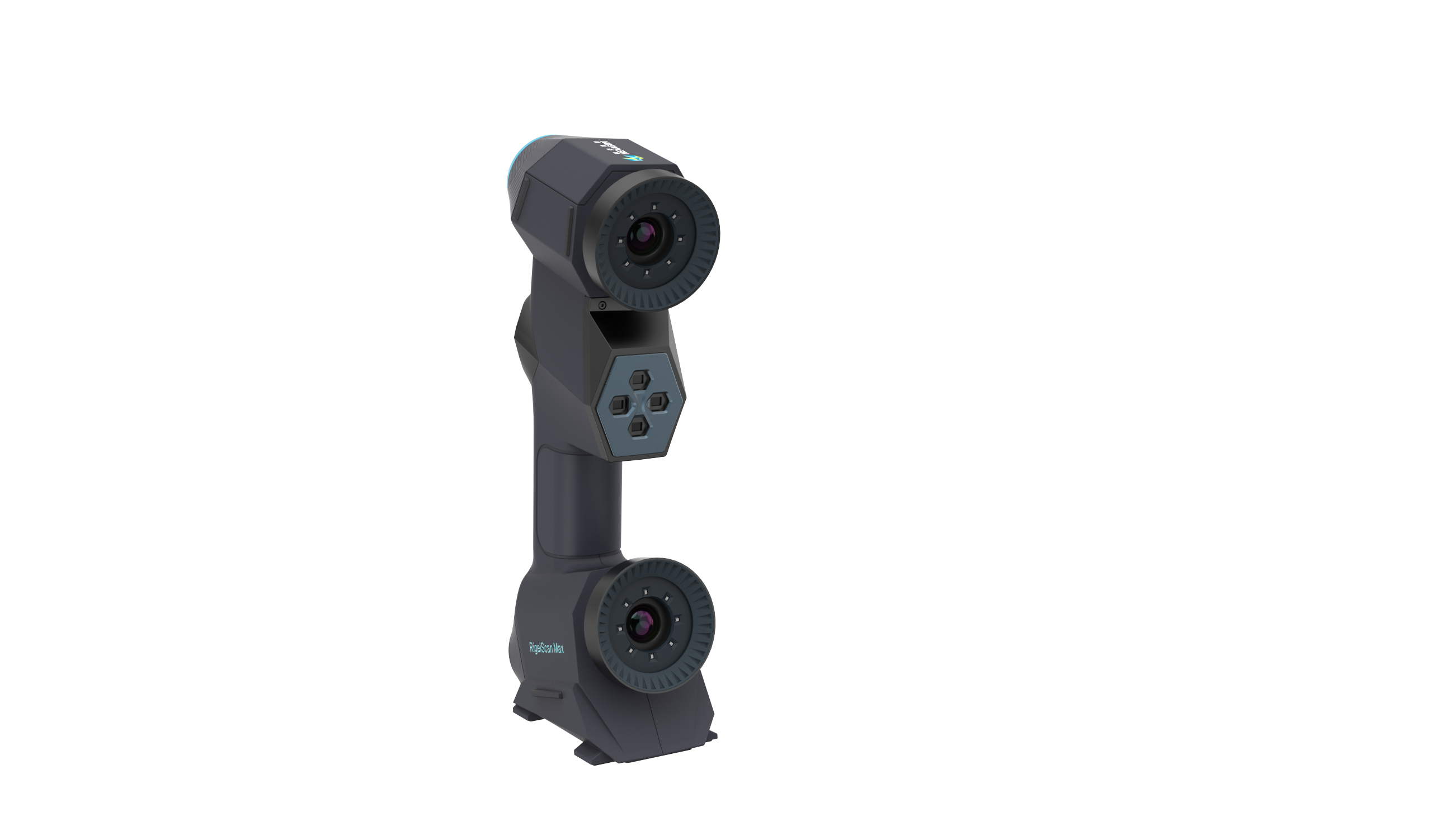

▲RigelScan手持式藍色激光3D掃描儀
首先采用MarvelShot便攜式攝影測量模塊從內部底圓開始，按由內向外擴散的路徑采集標志點。MarvelShot利用攝影測量原理，整體控制工件表面標志點精度，從而用來提高手持掃描儀的體積精度。
大范圍模式結合RigelScan Elite標準模式采集鑄件表面完整數據。由于該工件較大，客戶要求分辨率較高（具體為0.8mm），掃描數據量大，故采取掃描多個工程后，利用MarvelShot采集的整體標志點，實現多個工程的合并，完成大工件的掃描。

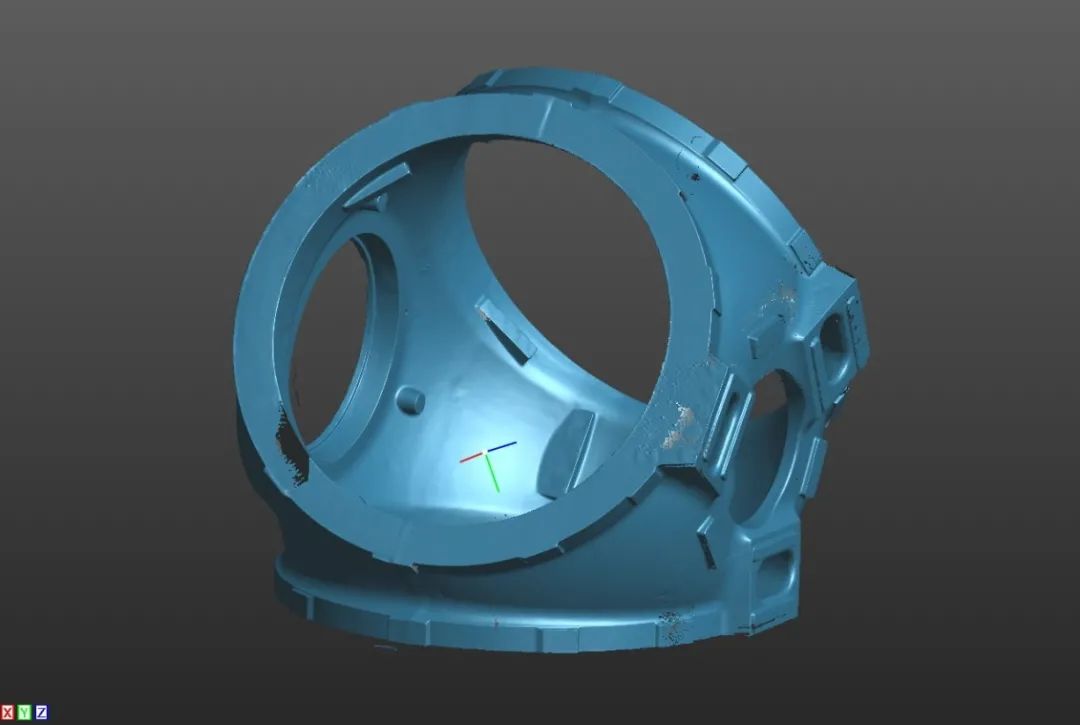

▲風機頭鑄件三維掃描數據
將掃描數據導入三維軟件PolyWorks，與原數模進行對比分析，并輸出檢測報告。
▲高精度、低成本
MarvelShot獨特的精確對焦藍光技術，遠遠優于白光或紅外光源，能夠以極低的成本，保證較為優越的精度和重復性。
▲實時查看、精準全面
MarvelShot與三維掃描儀搭配，可以邊拍照邊實時查看計算結果，拍完即可導出標志點，直接用于三維掃描；二者結合在提高精度的同時，又能采集到球體內外頂?shù)椎乃薪Y(jié)構尺寸及形位公差。
針對大型工件（尤其是非標件），無論結構如何復雜，斗毆能以完備的產品系列和豐富的經驗靈活應對，快速給出精準方案滿足客戶需求，為企業的逆向設計、生產制造、模具檢驗、產品檢驗等提供了極大的便利，其高效性、靈活性和專業性深受客戶稱贊。
