復合型影像儀應用之小家電中框方案

隨著生活水平提高，消費者在選購商品中越來越看重品質，呈現“精品式消費”的趨勢。要讓產品成為一款“精品”，品質很重要。品質優劣是決定商品的使用效能、價格、用戶口碑的重要因素之一，對商品價值產生直接影響。

質量提升在于對每個加工細節的精雕細琢，做到精益求精。比如小家電產品的內部框架，假如制作精度不符合要求，就會對產品結構強度、使用壽命等造成影響，進而影響用戶口碑。卡尺等傳統量具已無法滿足需求，需要使用影像儀等精密儀器進行檢測。

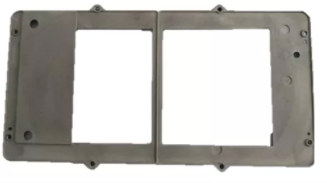

此次拿到客戶一款小家電內部框架的測量工件，任務主要測量加工件的距離尺寸、同時對平面度、高度兩項三維指標進行測量。前者使用影像儀即可完成，后者則需要使用接觸式測頭進行測量，同時支持光學及接觸測量的VIEWMAX L精度可以滿足需求，且性價比高，因而成為實用之選。

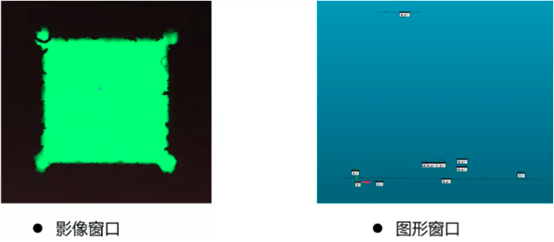

在正式測量前先用治具將中框保持固定在工作平面，接著創建坐標系，使用光學測量先后對中框上圓的位置度、直線與圓的距離、四周尺寸數據進行測量，最后使用探針對工件高度及平面度進行檢測。在影像測量時，能直接進行尺寸標定，直觀清晰。其中影像測量精度為（3.0+L/150）μm，探針測量精度為（4.0+L/150）μm，能夠滿足測量需求。

測量靈活性更佳

VIEWMAX L擁有更佳的測量靈活性。比如在毛坯件時進行測量，三坐標會因為表面紋路影響產生誤測，而且會損傷測頭，進一步降低測量精度。而VIEWMAX L由于其非接觸測量特性，可以對一款工件從毛坯到成品等多道工序的結果進行檢測，提供覆蓋面更廣的精密測量跟進。在需要進行三維測量時，VIEWMAX L在測頭和PC-DMIS的支持下也能很好地完成。

高精度影像測量表現

高清影像效果需要光源、相機、鏡頭三者相互配合，在硬件上，VIEWMAX L在這是三方面采用了。豐富的光源配置使其能夠利用不同的光線效果凸顯被測工件的特性。1/1.8''工業級相機具備更佳的影像捕捉能力，電動無極變倍鏡頭實現在焦距范圍內任意一點均可對焦工作，在這三者配合下實現高清圖像效果，為實現精準測量提供堅實保障。

接觸測量、影像測量間切換自如

借助強大的PC-DMIS VISION軟件，同步校驗后可實現測頭及CCD測量之間可自如切換，能進行二維及三維尺寸測量，操作簡單便捷。

易學易用的專業測量軟件

全中文界面，智能型簡便易用。能對影像所測元素直接進行尺寸標定，簡易編程便可實現自動測量，易學易用。

設備亮點

?可加裝測量測頭，影像探頭二合一；

?支持使用PC-DMIS專業測量軟件。實現高效快捷的質量控制和過程控制；

?氣浮導軌，配合精密的研磨級滾珠絲桿，實現高速、高精度、高穩定的位移定位。
