超大行程影像測量儀?PCB板新型檢測案例分享

電子線路板（PCB）的制造加工工藝從基材板到加工成PCB成品需要經過十多個加工工序。ViewMax L 超大行程影像測量儀被廣泛應用在 PCB 的整個檢測分析過程中，能有效減少PCB線路板成品檢測以及后續返工的工作量和復雜度，助力企業優化生產效益。

PCB板快速測量方案

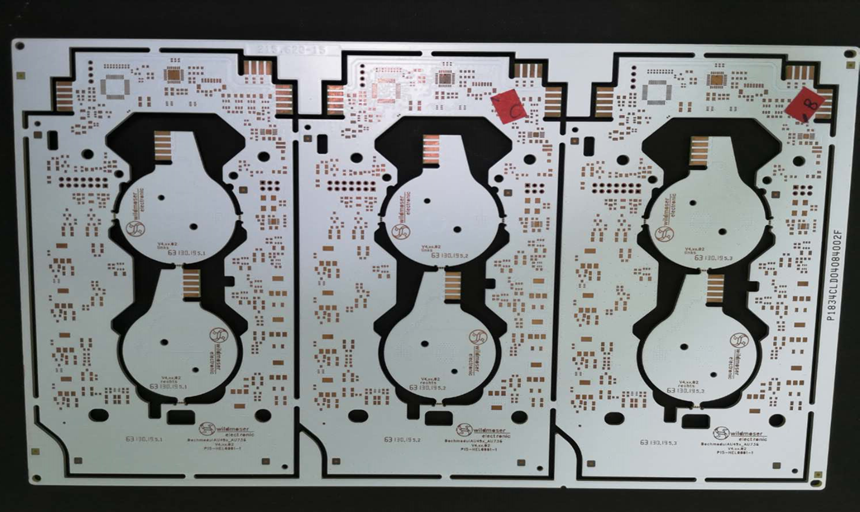

客戶工件：

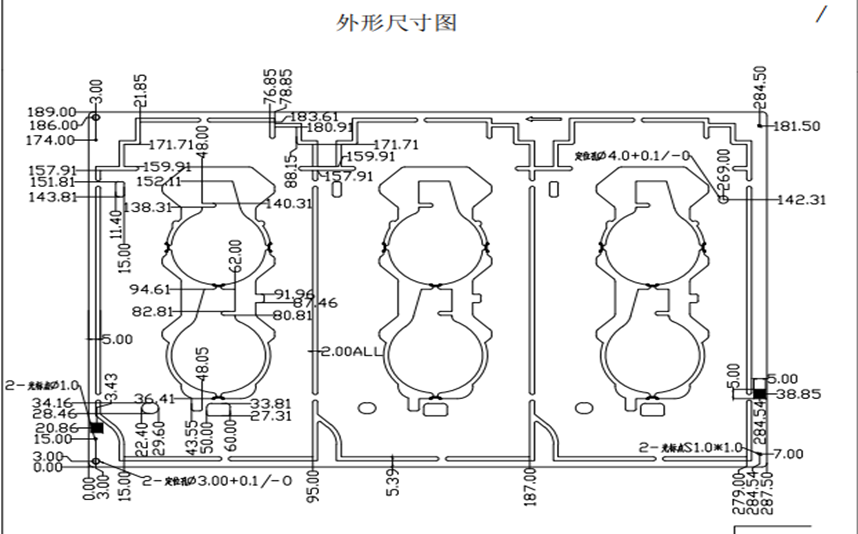

圖紙介紹

客戶產品內部元素較多

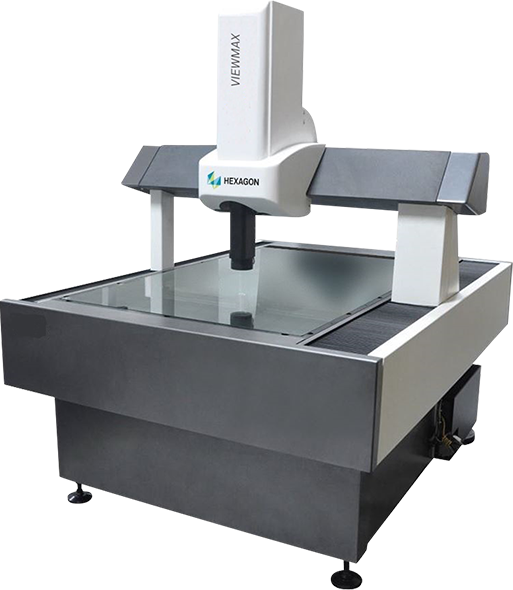

測量設備：

ViewMax L 超大行程影像測量儀有著“風驅電掃”的標簽，多項專利技術保障超大行程的速度、超高穩定性、線性精度。

檢測過程中在線路板表面加壓板玻璃，防止變形，檢測清晰度更進一步；采用氣浮導軌,穩定性好；配置影像導航系統，快速實現對外形尺寸、長寬、平面度的精準定位、快速檢測。基于METUS軟件平臺，有效提高了后續質量數據分析的準確度。告別傳統檢測在機編程、運行慢、報告數據輸出繁瑣、人工錄入的低效檢測方式。

ViewMax L  超大行程影像測量儀的視場有φ80mm，移動一次工作臺即可抓取多個測量元素，極大地提高測量效率。此外，操作時間更是短之又短，34s的風馳電掣，俯仰之間，已完成一個產品的測量，運行測量速度要比傳統機器快5-8倍。

好馬配好鞍，強悍的硬件設備，搭配強大的Metus軟件，雙管齊下，方能彰顯其檢測加速度。如果說SVM CLASSIC 超大行程影像測量儀是PCB快速檢測方案的“鐵甲雄兵”；那么，METUS軟件則是專為影像而開發的“直通列車”。

Metus脫機編程

針對傳統檢測方法編程時占用機臺的痛點，采用Metus脫機編程，將編好程序再上機操作，通過改善導入DXF文件，設定根據要素大小或長度設定其抓取框大小和抓取鏡頭倍率。增加“導入文件”視窗，在視窗選擇元素轉換成CNC進行測量。有效減少影像測量儀設備占用時間，提高設備使用率。

1    Metus 按鈕中，選擇“導入工程圖紙”；

2    DXF 文件導入設置；

3    導入 DXF 文件，出現“Import View”界面，如附圖 9-1 所示，在此界面中選擇需要測量的元素，鼠標左鍵框選，選中后的元素顯示綠色，再選擇“+ ”生成測量要素

4    擺正元素：CNC 列表中選擇前兩個元素，在前兩個元素后面插入擺正，將擺正的元素設置為手動。以下是對“Import View”界面四個功能鍵的介紹：

 · 將選擇框選的元素生成 CNC 測量元素；

 · 將導入的 DXF 元素全部生成 CNC 元素；

 · 刪除選中的要素；

Metus自動化接口功能

在工業4.0來臨之際，客戶對測量軟件與用戶的數據系統交互需求越來越高，鑒于此，Metus軟件已開發了支持與外界數據交互的自動化接口功能，通過對接口的二次開發，可定制化對接客戶數據系統（文件形式、數據庫等）,進一步節省人力、物力。

軟件對應接口介紹：

-- 本地服務器：針對GYP項目（csv文件傳輸功能）。

-- Inspect功能接口：主要用來遠程發送指令對Metus軟件進行操作，目前可支持獲取狀態、控制運行相應CNC、獲取測量結果等多個指令。

-- DBA功能接口：只能單純用來獲取軟件運行后的測量數據，該數據包含測試編號、測試項、測試值、檢驗結果等。

外部程序界面功能

與Metus通信端：點擊此連接用來與Metus建立通信連接。

自動/手動模式：自動模式將接受EAP系統下發資料并進行測量、等一系列流程。手動模式下不與EAP系統進行交互，實現對一些資料的修改，手動測量。

讀取下發資料顯示：顯示讀取EAP下發資料中的一部分。

測量數據顯示區：用來顯示最新獲取Metus測量數據。

上傳數據按鈕：點擊該確定按鈕將會把測量數據以CSV文件形生成在：

E: \PC_EAP\DEVICE_SCYCLJ\PC_DATA路徑下。

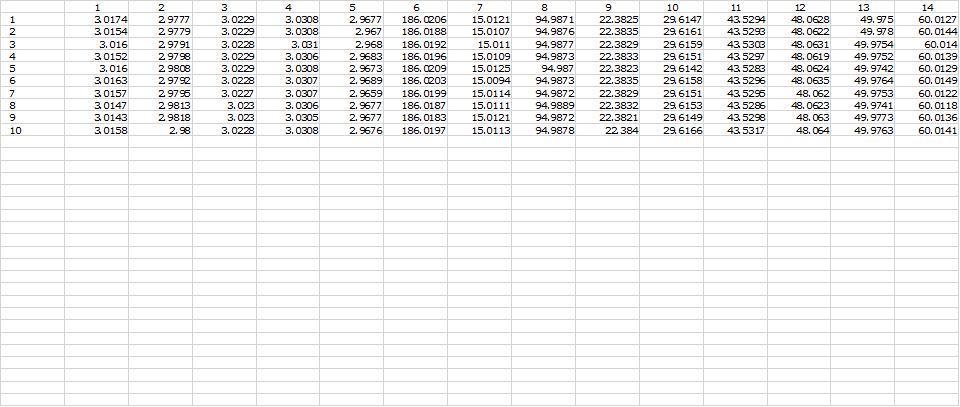

Metus自動輸出報表

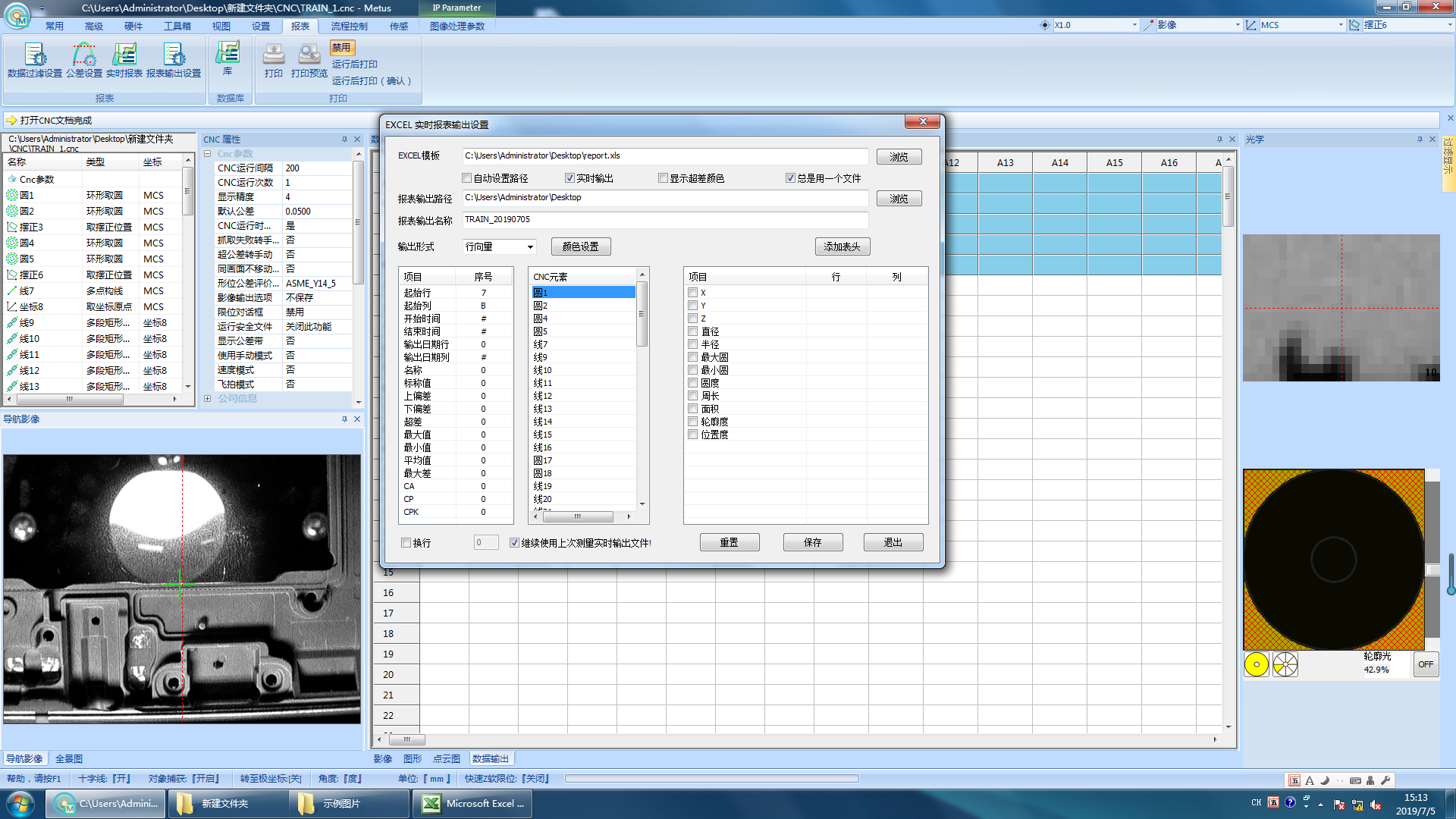

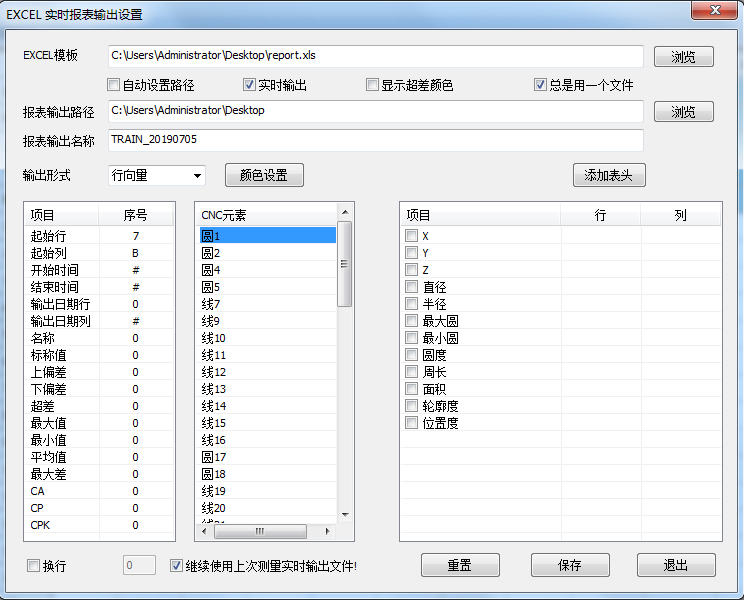

功能說明：在測量的過程中數據報表直接導入指定的報表模板中，自動進行統計分析。支持Office 辦公軟件：支持微軟 office2003/2007 軟件。可在測量結果視圖鼠標右鍵，在彈出對話框中選擇“實時報表”或在“CNC”視窗中右鍵選擇“實時報表”,彈出“Excel 實時報表輸出設置”對話框，如下圖。

機型配置

ViewMax L 超大行程影像測量儀讓檢測突破以往局限，勢如破竹；應對各式各樣的工件均能得心應手，針對PCB線路板快速檢測方案不斷進行升級優化，盡享高速體驗；思瑞測量響應您的檢測需求，改變就此發生。更多測量方案可搜索思瑞測量官方微信公眾號，了解往期測量方案。
