向量創建和參考測量-輕松解決三坐標鈑金測量難題

在檢測形變量大的鈑金產品時，因?qū)嶋H與 CAD 理論位置偏差大易致檢測困難，

可利用 三坐標測量軟件RationalDMIS2 中的向量創建與參考測量功能解決，下面介紹二者在軟件中的操作步驟。

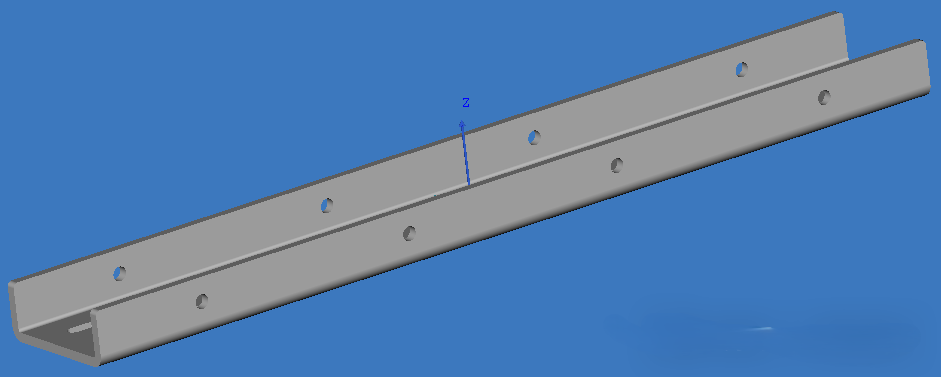

如下圖，需要檢測鈑金件上所有圓孔的位置尺寸，保證裝配精度，在RationalDMIS2中可以使用向量創建+參考測量實現。

三坐標測量軟件RationalDMIS2向量創建+參考測量功能在鈑金測量陷入困境時，RationalDMIS2 的向量創建功能前來 “救場”。

它的原理是在圓周邊觸測采樣，鎖定圓實際所處平面，再把圓的真實位置投影過去，這樣便能從準確深度觸測，進而得到方向正確的圓，

具體操作步驟如下：

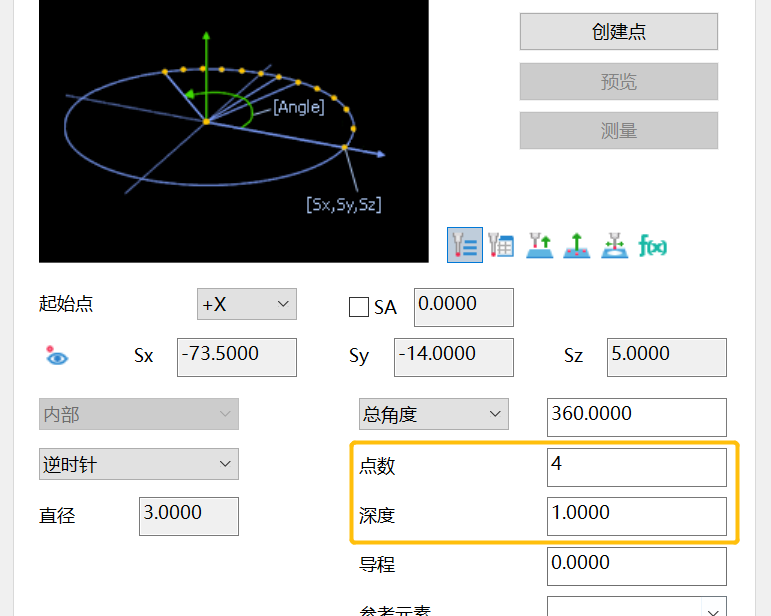

01規劃測點數量與測量深度在模型上定義好所需測量圓后，雙擊相應程序條目進入元素測量界面，規劃測點數量與測量深度。

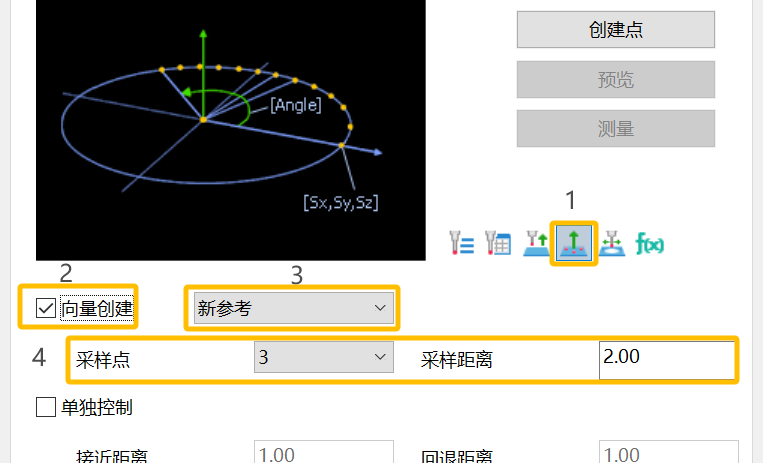

02設置采樣點數量與采樣距離選擇向量創建→勾選向量創建→選擇新參考→設置合適采樣點數和采樣距離。

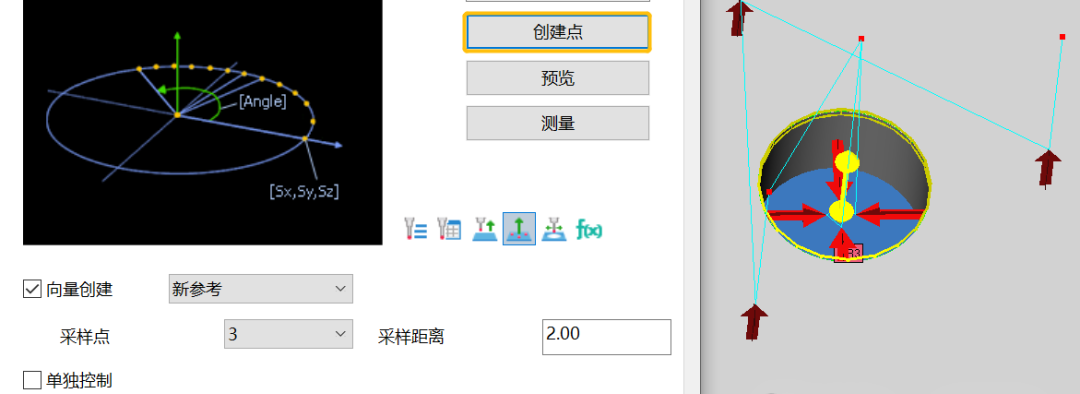

03創建測量點

點擊創建點，完成測點與采樣點路徑規劃。

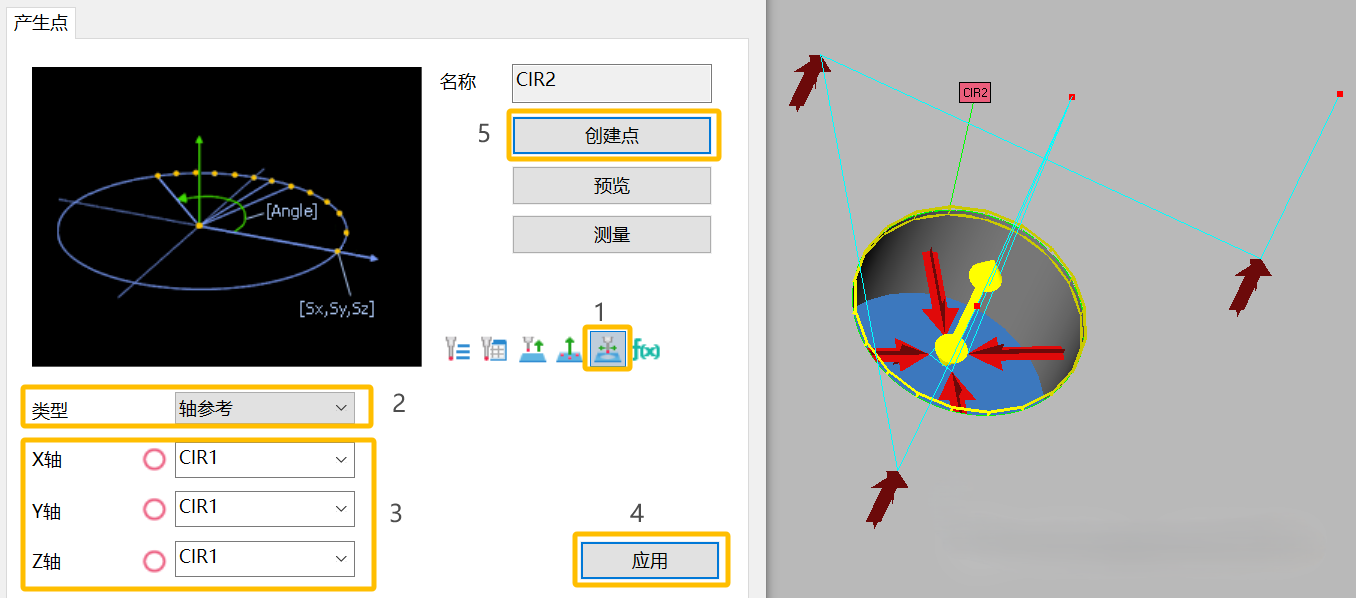

04設置參考測量

后續幾個圓使用相同的方法完成向量創建后，選擇參考測量，選擇軸參考，將第一個圓作為X，Y，Z軸的參考元素，點擊應用后，創建測量點。

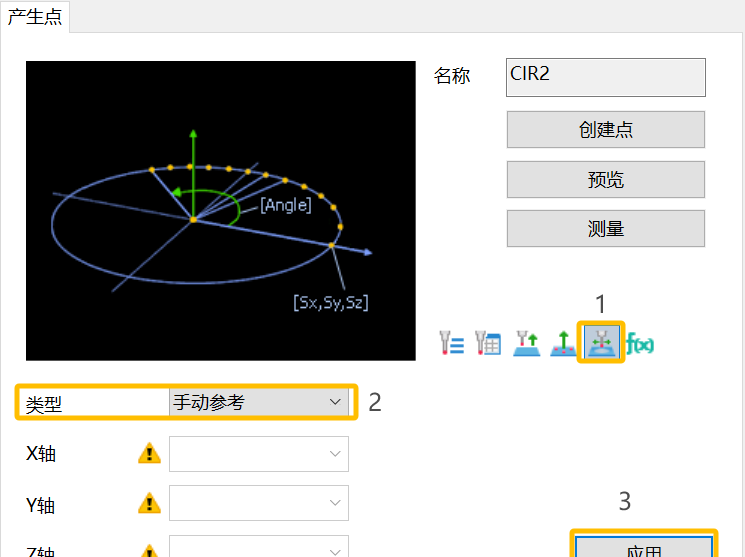

這樣后續的圓就可以參考前面一個圓的實際位置進行測量，保證位置關系，如果出現偏差過大，測針無法正確定位到實際孔中心可以將參考類型設置成手動參考后，

點擊應用，如下圖：

運行程序時會提示用戶“是否使用當前測頭位置作為參考進行測量”，如果位置不對，把測頭移動到孔中心再測量，點擊“是”記錄測尖中心位置為理論位置，調整實測點的位置。

以上就是關于三坐標測量軟件RatioanlDMIS2向量創建+參考測量部分使用場景介紹，有哪些想要了解的應用場景，歡迎在后臺留言，我們進行案例分享。
