三坐標Rational DMIS 2軟件SPC操作流程詳解

在當今競爭激烈的市場環境中，統計過程控制（Statistical Process Control, SPC）已成為企業實現產品質量穩定、提升生產效率和推動持續改進的關鍵工具。通過SPC，企業能夠有效預防缺陷、提升效率，構建起科學的質量管理體系。

此次思瑞測量將詳細為客戶介紹三坐標Rational DMIS 2中SPC模塊的操作流程。

操作流程

步驟一：編制運行程序并評價工件尺寸

步驟二：切換到SPC窗口，添加要統計的尺寸

點擊“Add”添加要統計的數據，可以選擇“實際”或者“誤差”作為統計的值，通過中間圖片的下方勾

選添加尺寸，如下圖所示：

此時的采樣數量為0，是因?yàn)闆]有運行程序測量產品的數量，測量產品后采樣數量會根據測量數量進行記錄。

注意事項：

1、上下公差根據自己需求進行更改，雙擊尺寸把次組的值設為10；

2、改完后點擊空白處，點擊更新即可（此步驟所有添加的尺寸都需要更改）。

步驟三：添加統計段時間

通過TimeLimit可以對樣本數據按時間進行挑選，對指定時間段進行測量數據的分析。

Not Specified（不指定）Date Span（日期跨度）：可根據需求調整所需測量工件的時間段

Last #Days（最近日期）：填寫近期的天數

設置好時間段后，軟件會自動記錄在該范圍內的采樣數量，最終通過SPC計算。

步驟四：輸出統計結果輸出之前需要先設置好次組的樣本容量，然后拖放要輸出的樣本到圖形窗口。用戶可以通過鼠標右鍵調整輸出的控制圖類別。

步驟五：報告儲存報告支持輸出EXCEL和PDF兩種文件類別，用戶可以在多個輸出模板中選擇輸出的模板樣式。

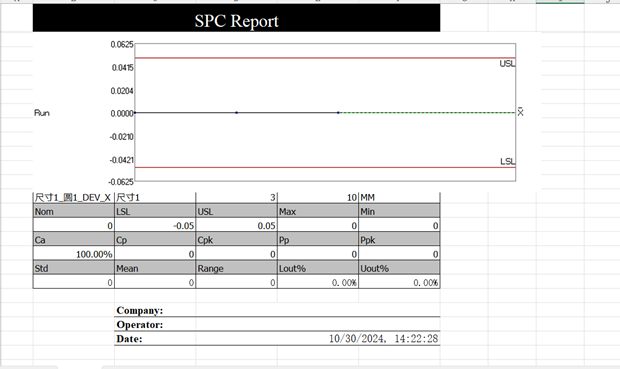

Excel報告樣式：

通過思瑞測量三坐標測量儀Rational DMIS 2軟件的SPC功能，企業不僅能實現對生產過程的實時監控，更能推動質量管理從“事后補救”向“事前預防”的躍遷。以技術賦能質量，用數據引領未來，這正是邁向智能化制造的關鍵一步。
