看DMIS Agent如何實現三坐標測量數據連通及自動控制

工業4.0時代，隨著無人工廠加速推進，制造業自動化、智能化加速升級，三坐標測量自動化和質量數據信息化、聯網化成為企業實現質量管理升級的必備手段。智能軟件作為連通制造與測量的“鑰匙”，助力企業提升企業生產效率、實現經濟增長方式新轉變中起著至關重要的作用。

設備交互相通  數據讀取準確

通過將思瑞測量自主研發的DMIS Agent自動化管理軟件或思瑞自動化控制系統，加入到客戶現有自動化產線當中，接收MES系統的啟動指令，進行自動化檢測流程，并實時反饋。使加工檢測更智能化、高效化、數字化。

一、自動化控制軟件

● 適用范圍：可支持所有行業各種零件的自動化檢測

● 自動調用測量軟件（PC-DMIS、Rational DMIS、Metus）啟動測量

● 分類管理測量程序、工件信息自動識別

● 監控、反饋測量狀態

● 獲取測量結果，通過Socket通信反饋給MES、DNC

二

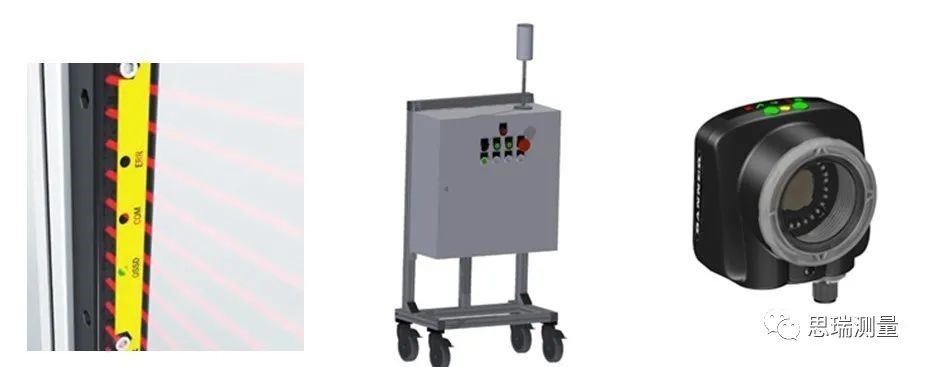

自動化控制柜

● 與DMIS Agent自動化測量管理軟件高效穩定連接，形成自動化控制系統，在三坐標測量機與其他設備協作時提供額外的安全驗證

● 直接連接客戶PLC，降低調試成本，提升協作穩定性

● 集成三色燈，掃碼設備，安全光幕，聲光報警；集成觸摸屏顯示器，實時顯示各部件狀態；完成整套系統的工作邏輯、安全邏輯

● 自動化控制單元，實現各種硬件信號的交互通信（傳感器信號、料線信號、CCD信號、在線測量專機等），提供更高的效率及更高的安全保證；與軟件進行交互

● 每一套在線測量單元只需配一套自動測量控制系統

● 與客戶機器人之間進行信號交互

● 交互方式采用I/O

● 交互信號內容包括：

    I：?jiǎn)?dòng)測量信號、工件類型、外部急停信號

   O : 測量完成信號、測量結果（OK/NG）、測量機狀態  （錯誤、忙碌、準備）

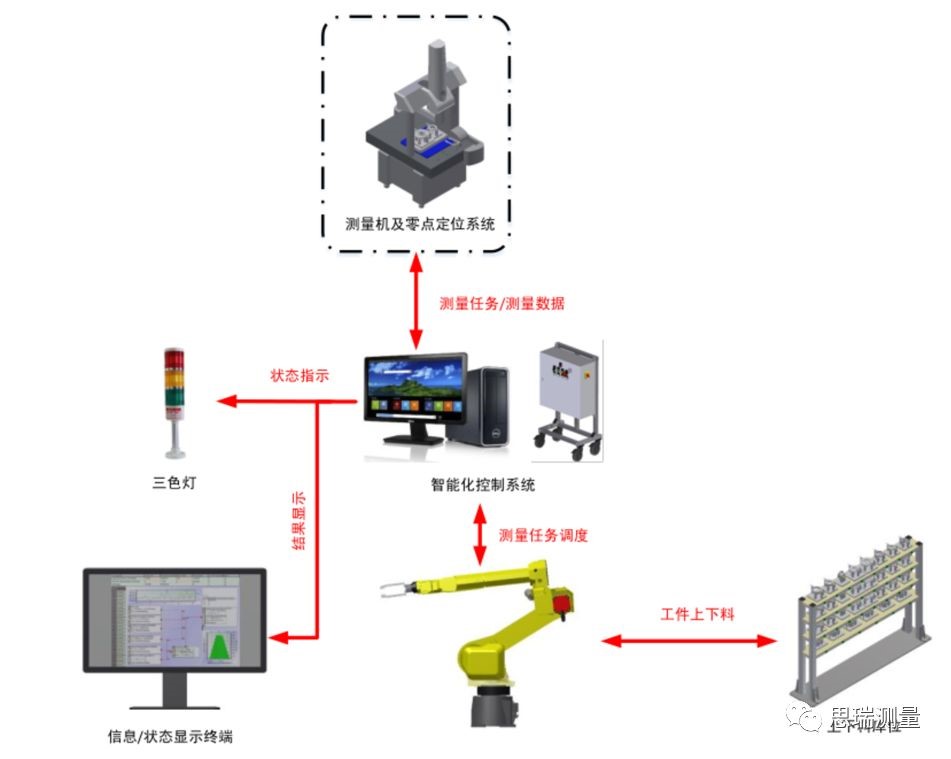

自動化系統控制構成

全新便捷體驗  效率由此革新

通過的DMIS Agent自動化管理軟件，您可以清楚的看到質量管理和效率所取得的重大進步。

三坐標測量過程難監控，人工干預多，失誤率大

測量過程可管理理性、可靠性

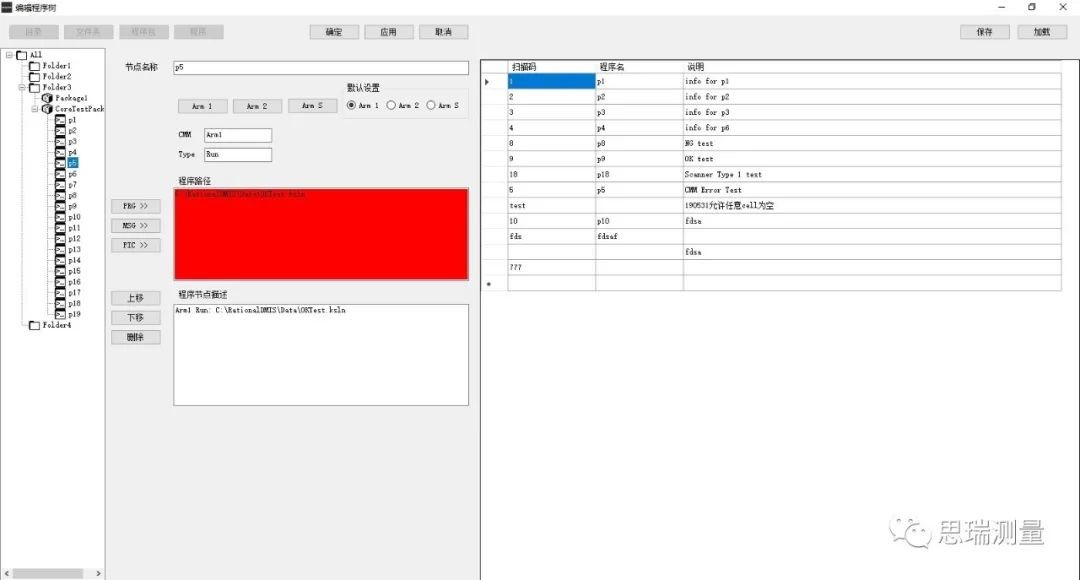

● 測量程序分類管理: 方便的編輯名稱、路徑、描述、對應的掃描碼

● 監控異常狀態: 實時顯示、及時傳輸。

● 減少人為干預:避免裝夾失誤、數據整理失誤

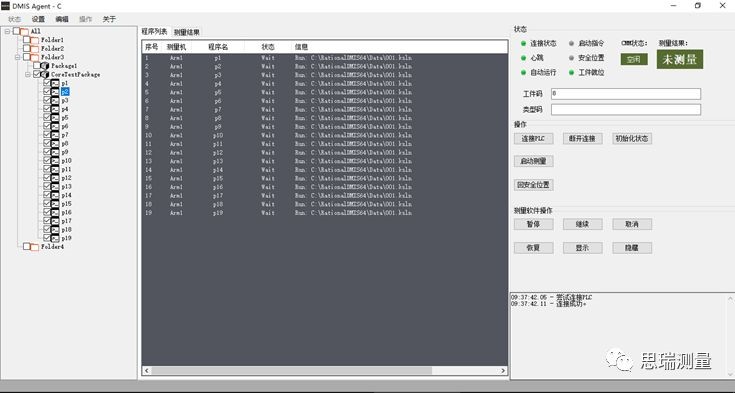

軟件操作界面

 三坐標測量工件與生產過程對接費時費力，測量效率低

降低勞動強度、提高效率

● 自動查找、打開、啟動測量軟件，簡化軟件操作

● 自動整理、生成報告，無需進行繁雜、耗時的手動整理

● 機器人搬運、上下料

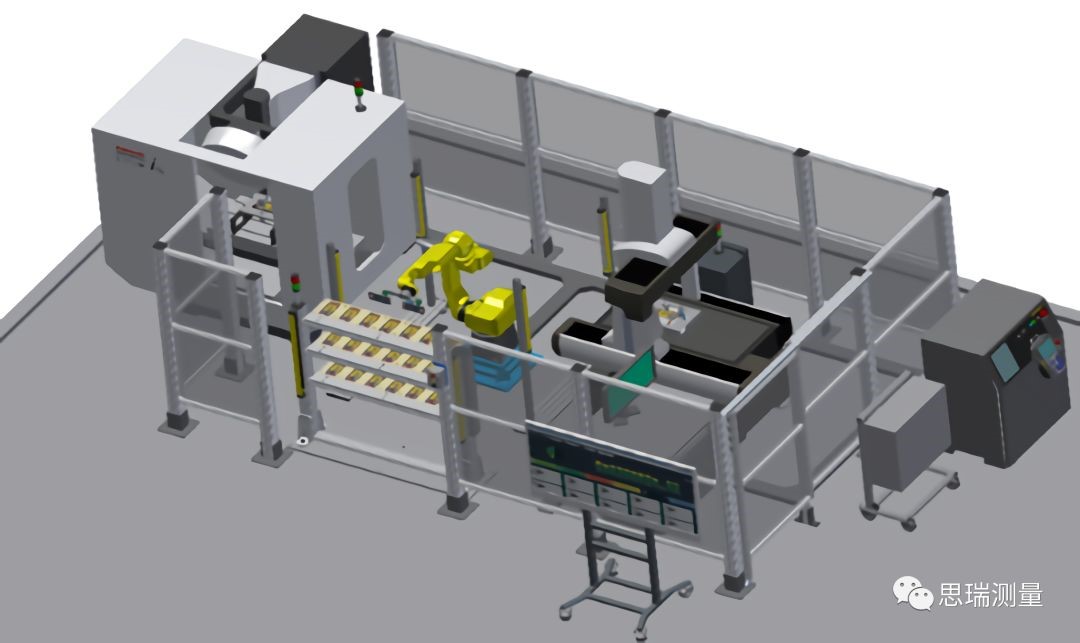

設備布局工件信息可追溯性差

深度利用測量數據

● 支持將歷史數據保存到數據庫，可隨時根據需求檢索、查看

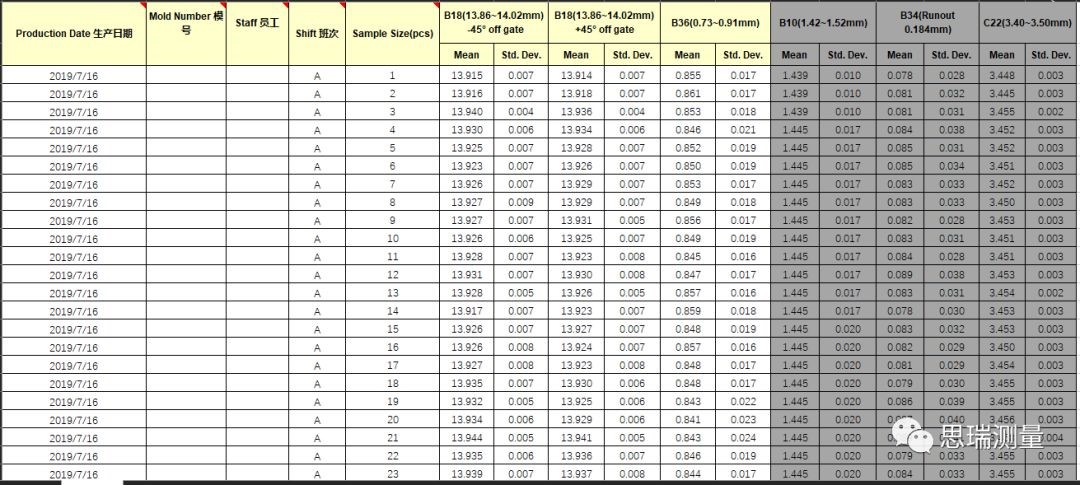

追溯歷史數據

多樣配置  性能無憂

DMIS Agent不僅擁有強大的標準功能，同時支持深度的定制開發，充分滿足客戶的不同需求。

基本模塊

支持測量軟件控制、數據自動導出。使用Modbus TCP協議通信

拓展模塊

選配控制柜；上下料、掃碼槍、安全光幕等支持

定制開發

更多硬件支持，更多通信方式支持

隨著現代加工對檢測效率的不斷提高，過DMIS Agent自動化測量管理軟件，更有效的利用測量設備，提高檢測效率，減少人為誤差，深度利用三坐標測量數據，是企業實現加工-檢測數據互通的可靠選擇。
