用三坐標測量儀進行摸具測量時需要注意什么問題？

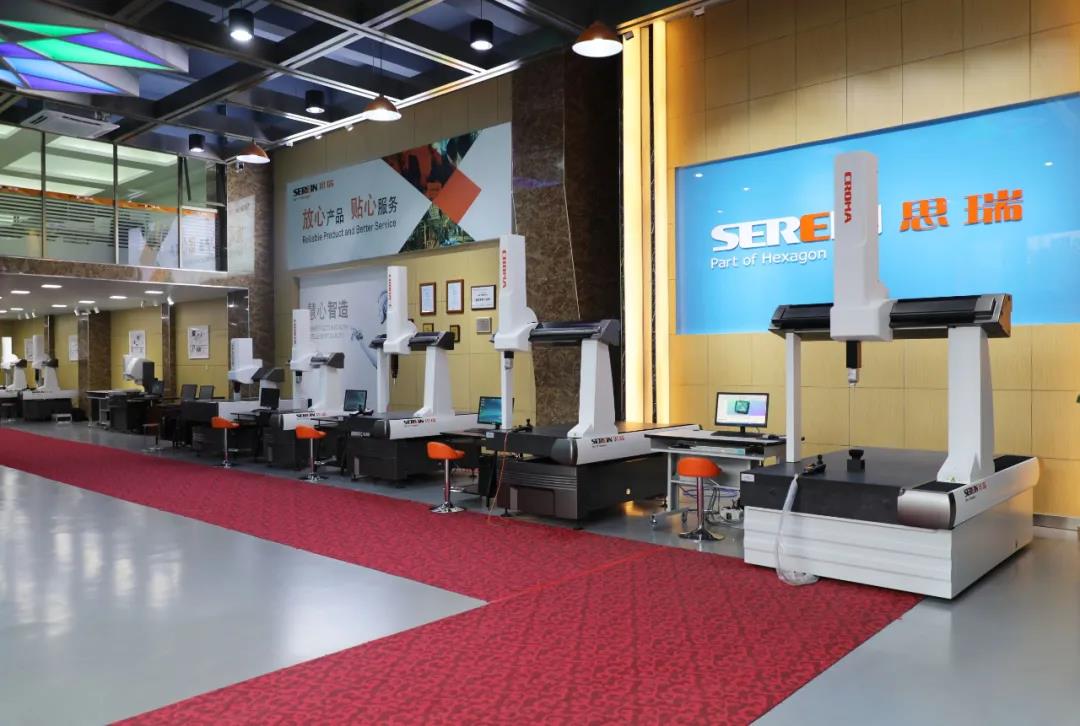

從產品的技術、生產制造到機器交付，思瑞產品均嚴格按照國際標準執行。憑借高性價比的測量技術產品與優良服務，思瑞三坐標測量機受到越來越多客戶的認可和信賴。

思瑞三坐標可以很好地完成模具行業的測量任務。如能掌握較為全面的測量知識，就能更好發揮思瑞三坐標的使用價值。以下就關于模具行業的三坐標使用知識進行分享。

基準的選擇及平面先找正

三坐標測量的模具零部件首先要保證我們的測量基準和加工基準（裝配基準）保持一致，才能去編輯測量程序，把零部件圖檔的坐標系調整到和實際零件基準坐標系一致再去取每個基準軸上的特征進行取點測量；否則測出來的數據有偏差。

測頭傳感器的選擇

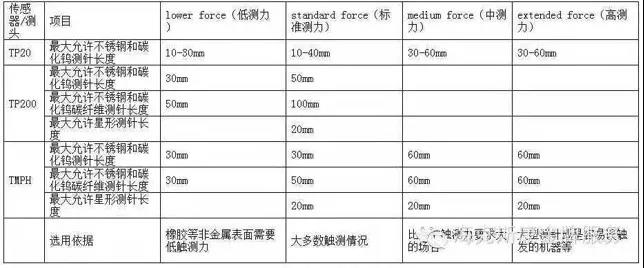

應該根據測針的長短來選取不同測力的傳感器，否則也會影響測量的精度。不同型號的傳感器，所允許的最大允許測針長度是不一樣的。最大允許測針長度：傳感器攜帶的測針和加長桿的總長度。如下方所示對比表，可供大家參考。

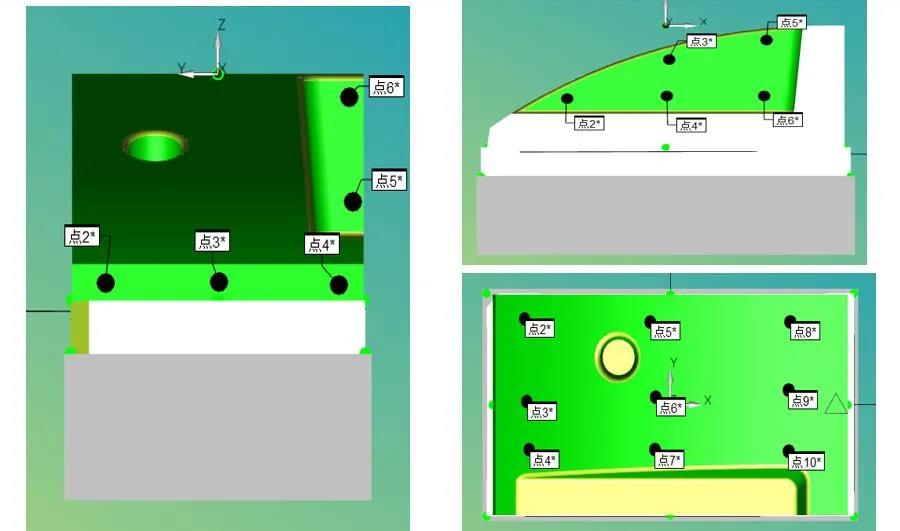

測量點的數量及分布

編程過程中，測點的路徑選擇要規律、測頭方向一致的區域測量，減少測頭頻繁轉換 ，測頭運動的軌跡應最短。

為了達到測量最優化路徑，提升測量效率，我們也可通過選擇六個方向的視圖進行輔助編程。

安全移動方式的選擇

PC-DMIS   提供了2種快捷方便的安全移動方式供客戶選擇。

安全平面

是指在指定坐標軸的指定高度上創建了一個平面區域，測頭要從一個特征移動到另一個特征必須在該指定平面上移動。使用安全平面可減少需定義的中間移動點，因而能減少編程時間。

安全空間

設置Clearance Cube（安全空間），設定并激活Clearance Cube以后，可以在圖形顯示窗口中查看到類似一個盒子的物體包裹著整個檢測零件，程序在執行測量任一元素時必須先運行到Clearance Cube指定值，再進行測量。
