三坐標測量軟件Rational-DMIS——SPC統計分析模塊的使用

統計過程控制（Statistical Process Control）是一種借助數理統計方法的過程控制工具。它對生產過程進行分析評價，根據反饋信息及時發現系統性因素出現的征兆，并采取措施消除其影響，使過程維持在僅受隨機性因素影響的受控狀態，以達到控制質量的目的。

實際應用方法

應用統計技術對過程中的各個階段進行評估和監控，建立并保持過程處于可接受的并且穩定的水平，從而保證產品與服務符合規定的要求的一種質量管理技術。

三坐標測量軟件Rational模塊的使用

三坐標測量軟件Rational-DMIS特色功能統計分析模塊（SPC)只需一個拖放操作，即可選擇要統計的元素數據，是生產過程控制必不可少的好幫手。

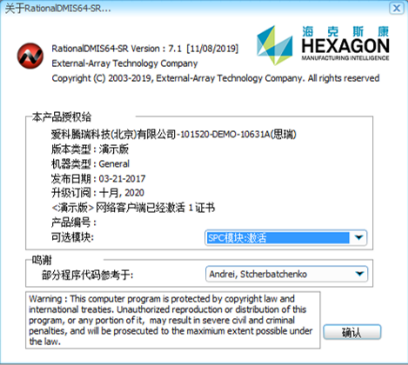

1.      確定三坐標測量軟件已開通SPC模塊

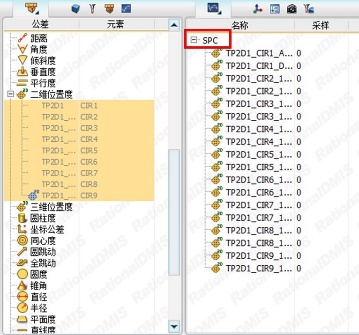

2.      在數據窗口確認SPC圖標

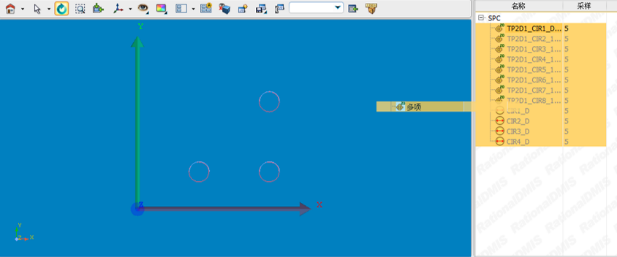

3.      選中所要控制的元素或者是公差拖放到SPC的節點上

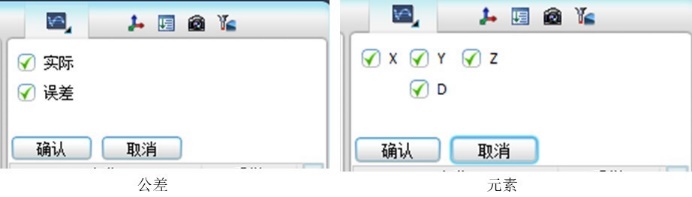

4.      公差、元素可提取管控的數據不同

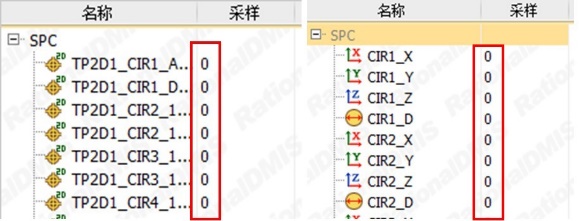

5.      拖放后是不記錄采樣次數的，拖放后運行再運行程序才開始計算采樣次數

6.      這時運行DMIS程序時，公差和元素的更新會同步到SPC里

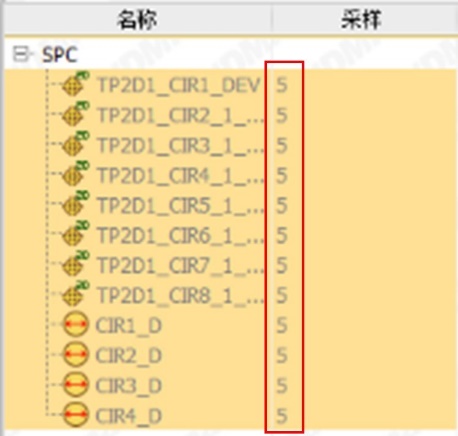

7.      此時有了采樣次數后就可以查看數據了

8.      報告的制作和查看：將所要建立的SPC項目拖放到圖形報告（快捷鍵F6）

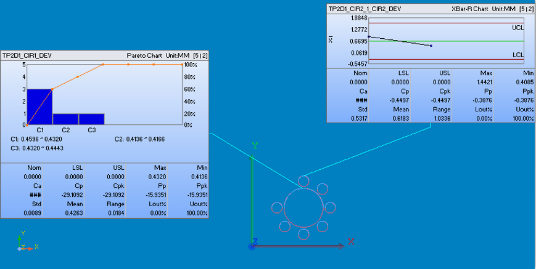

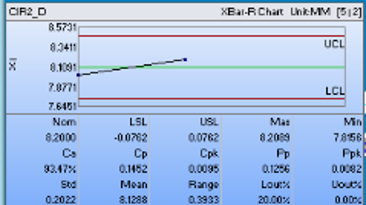

9.      項目拖放過來后的報告實例顯示效果如下

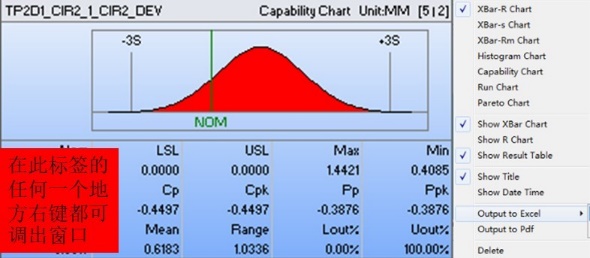

10.    報告的格式：可根據實際需要調出數據格式

11.    將報告保存成PDF：

①    在數據區切換到自定義視圖

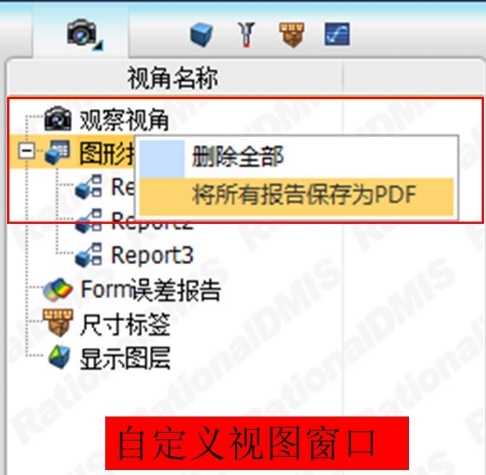

②    在節點上右鍵——選擇將所有報告保存成PDF

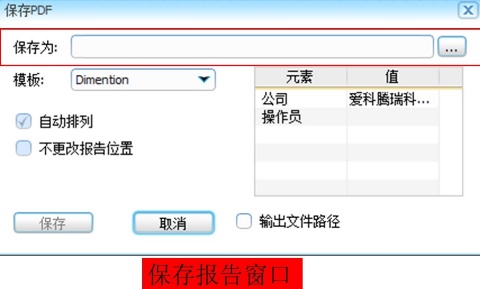

③    彈出保存窗口后選擇路徑即可點擊保存

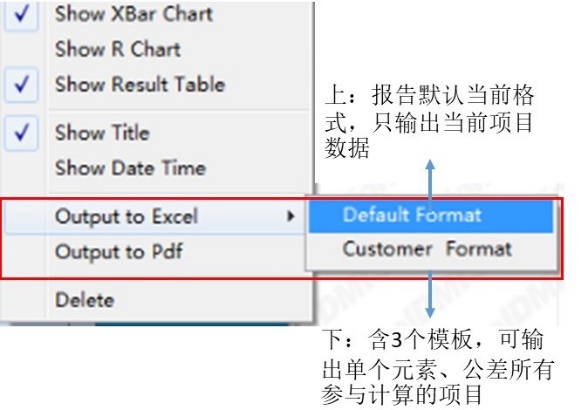

12.    Excel的保存方法：Excel只能保存單獨某項（某個元素或某個公差）

13.    調用數據比對：

①    根節點可調出時間限制命令

②    可指定最近天數與某一時間段內的數據

     ③   $$程序需要保存，才能保留過往的數據
