高性價比的工業鋁型材測量方案

在工業鋁型材制作過程中，由于機械加工精度誤差、工件熱變形等因素，會降低加工精度，進而影響質量。所以在加工完畢后，需要使用檢測儀具進行質檢工作。

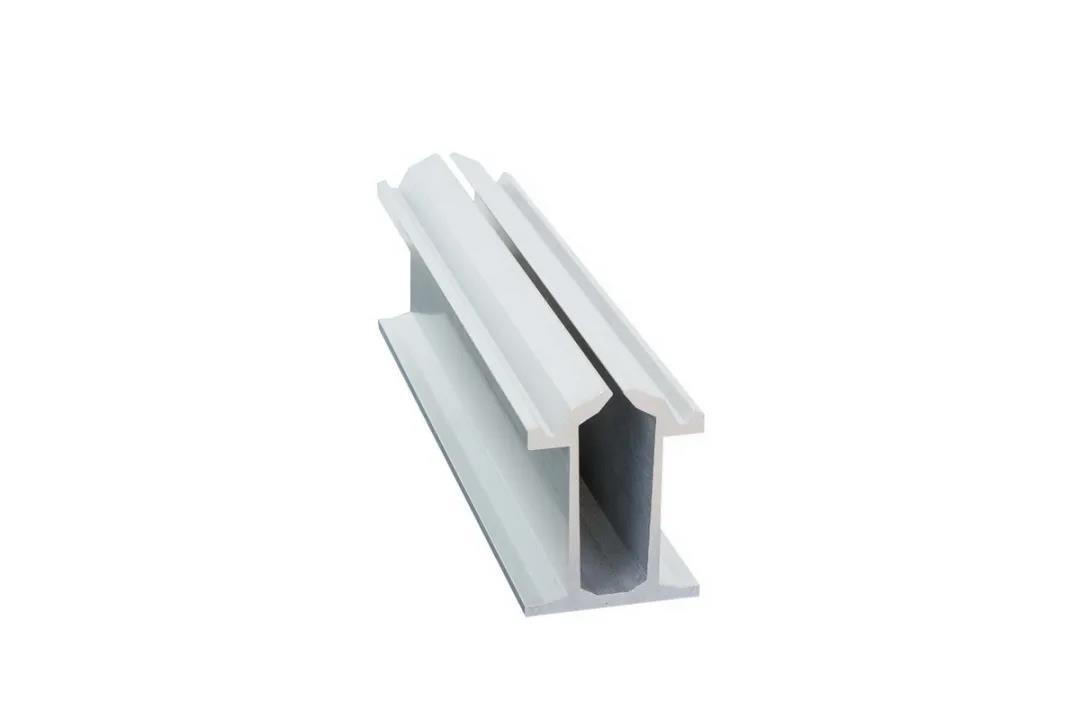

此次需要對工業鋁型材的外觀尺寸進行測量，測量四周尺寸及公差是否符合圖紙要求。相較于卡尺等傳統計量工具，基于視覺測量技術的影像測量儀擁有易用性、測量精度上的優勢。在充分了解客戶的檢測需求后，選用高性價比的VIEWMAX C進行測量。

機型介紹

VIEWMAX C全自動影像測量儀配置高清彩色相機、三軸CNC控制系統作為標準組件，可以更快定位需要測量的工件并提供高清影像。配置的METUS軟件不僅實現對測量數據的精確分析，還提供了良好的用戶體驗，僅需簡單培訓即可上手。

測量表現

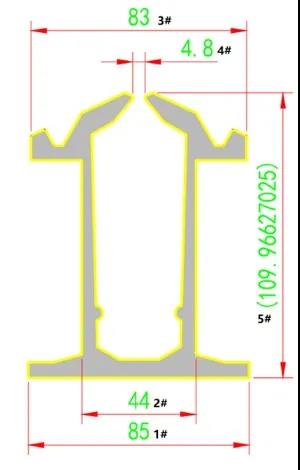

測量目標：測量鋁型材側面5項距離尺寸數據

經編程后即可開始自動測量。搭載高精度變倍鏡頭、高分辨率彩色相機的，配合可調環光照明，能夠采集到清晰的測量影像。通過METUS強大的圖形算法計算分析，快速準確抓邊，實現對工件尺寸的高效率測量。

尺寸測量中，取線后直接標注即可實現評價距離功能。靈活使用全景圖功能，用以在測量過程中的實時導航，方便測量定位。

設備優勢

高性價比：通過優化配置，在保障測量可靠性下充分降低購買成本；

高可靠性：高精度花崗巖底座，保證機器的長期穩定性；

廣泛應用范圍：被廣泛應用于五金沖壓件、電子元器件、塑膠件等產品幾何尺寸檢測；

影像導航系統：使用METUS上的全景圖功能，實現快速定位找到工件所需測量位置，大幅提升效率。

強大的圖形處理算法：雜點過濾和抓邊方式上借鑒PC-DNIS優勢，結合抓邊方式、棱邊機型等功能更好進行各種測量任務。

通過出色的軟硬件配置，VIEWMAX C影像儀一舉滿足了高性價比和可靠測量兩大需求，提高企業質檢水平，助力工業鋁型材等尺寸質量檢測。
